Miks 4-tuumalised soomustatud alumiiniumkaablid elektrivõrgud

Kokkuvõte: Tööstuslike kommunaalettevõtete laiendamisel, päikeseelektrijaamade kogumisvõrkudes ja ärihoonete jaotusvõrkudes on otsese matmise vastupidavuse ja kitsa hankeeelarve tasakaalustamine insenertehnilise tähtsusega prioriteet. 4-soonelised soomustatud alumiiniumist toitekaablid (YJLV22 / 0,6/1kV seeria) on kõrge töökindlusega ülekandelahendus madalpinge sekundaarvõrkudele. See tehniline artikkel analüüsib mitmekihilist disaini, topeltteraslindist soomusmehaanikat ja kulukasu, mis muudavad 4-soonelised alumiiniumist toitekaablid rahvusvaheliste taristuhangete jaoks parimaks valikuks.

Sisukord

Sissejuhatus

Neljatuumaliste soomustatud alumiiniumkaablite ehitusarhitektuur

Kahekordne teraslintsoomus: otsematmise utiliidi jooksude valvamine

4-tuumaline disain: kolmefaasilise madalpinge toite sujuvamaks muutmine

Keerutatud alumiiniumjuhtmete kulueelised

Peamised rakendusstsenaariumid piirkondlikes elektrivõrkudes

Tehasepoolse kohandamise ja hankimise turvalisus

Sissejuhatus

Maa-alused madalpinge elektrijaotusliinid on suure füüsilise koormuse all. Maa-alused kaevikud avaldavad soomuseta kaablitele pinnase liikumist, tihendusjõude, teravaid kiviservi ja näriliste sissetungi. Lisaks suurendab vaskjuhtmete määramine pikkade jaotusulatustega oluliselt toorainekulusid ja veokulusid.

Nende paigaldustõkete lahendamiseks toodab Taitong Cable esmaklassilisi 0,6/1kV 4-soonelisi teraslindiga soomustatud alumiiniumist toitekaableid. Ühendades suure juhtivusega keerutatud alumiiniumjuhtmed tugeva topeltteibist soomuskattega, tagavad meie kaablid usaldusväärse mehaanilise tugevuse ja pideva toiteallika ülemaailmsetele kommunaalteenuste pakkujatele.

Neljatuumaliste soomustatud alumiiniumkaablite ehitusarhitektuur

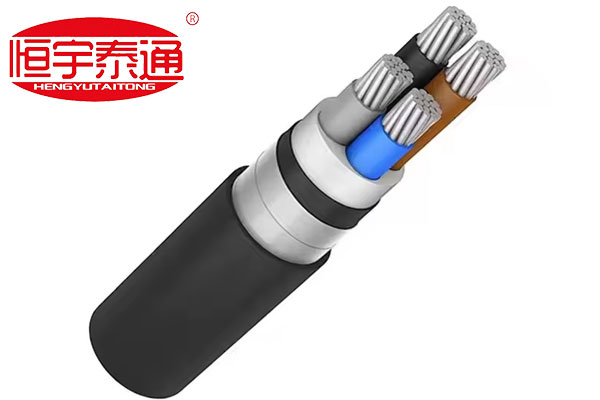

4-soonelise soomustatud alumiiniumist toitekaabli ristlõike üksikasjalik ülevaade illustreerib selle kihilist ehitust, mis on ehitatud raskete maa-aluste tingimuste jaoks:

Tihendatud keerdunud alumiiniumjuhtmed: moodustatud kõrge puhtusastmega elektrilistest alumiiniumjuhtmetest, mis on tihedalt keerdunud madalama kaabli läbimõõduga, tagades samal ajal optimaalse elektrijuhtivuse.

Värvikoodiga XLPE/PVC isolatsioon:Värvikoodiga faasiisolatsioon (nt pruun, sinine, must, hall), mis võimaldab täpset faasi tuvastamist ja lihtsustatud klemmiühendust kohapealse paigaldamise ajal.

Ekstrudeeritud sisemine voodipesu:Sile sisemine kaitsepadja kiht, mis on mähitud kokkupandud südamikukimbu peale, et vältida soomuse hõõrdumise kahjustusi.

Double Steel Tape Armor (DSTA):Kattuvad spiraalsed terasest soomusteibid, mis on kindlalt ümber sisemise allapanu, neelavad tugevaid välismõjusid ja radiaalset survet.

Ilmastikukindel välimine ümbris:Tugev, UV-stabiliseeritud PVC või PE väliskate, mis on vastupidav mulla niiskusele, happelisele korrosioonile ja pinna hõõrdumisele.

Kahekordne teraslintsoomus: otsematmise utiliidi jooksude valvamine

Miks määravad projektikonsultandid ja EPC töövõtjad maa-aluste kaablite paigaldamiseks kahekordse teraslindisoomuse (DSTA)?

1. Otsene matmise ühilduvus:Soomustatud kaablid välistavad vajaduse kallite väliste PVC- või betoontorude järele, võimaldades otsest paigaldamist avatud maakraavidesse ja alandades tsiviilehituse kogukulusid.

2. Äärmuslik muljumis- ja löögikindlus:Aluspinnase settimine ja pea kohal liikuvad rasked sõidukid rakendavad pidevat vertikaalset jõudu. Kahekordne teraslint kaitseb sisejuhte deformatsiooni ja füüsilise läbitorkamise eest.

3. Maa-alune kahjurikaitse:Närilised ja urguvad kahjurid närivad sageli läbi pehmete välispolümeeride. Teraslindi kiht loob läbitungimatu füüsilise barjääri, mis pikendab liini kasutusiga üle 30 aasta.

4-tuumaline disain: kolmefaasilise madalpinge toite sujuvamaks muutmine

4-tuumaline konfiguratsioon on spetsiaalselt loodud kolmefaasiliste neljajuhtmeliste jaotusvõrkude jaoks (3 Ph+N):

Tasakaalustatud faasijaotus:Mahutab kolm faasijuhti koos täissuuruses nulljuhtmega ühes kaablikimbus.

Lihtsustatud paigutus:Vähendab kaabli paigaldamise tööjõu- ja kaablirenni ruumivajadust võrreldes mitme ühesoonelise kaabli kasutamisega.

Keerutatud alumiiniumjuhtmete kulueelised

Tooraine hinnakujundus mõjutab oluliselt infrastruktuuri elujõulisust. Keerutatud alumiiniumjuhtmete kasutamine vase asemel annab selget majanduslikku kasu:

Märkimisväärne kapitali kokkuhoid:Alumiinium tagab suurepärase võimsuse kandevõime murdosa vase materjalikuludest, võimaldades töövõtjatel pikendada projekti eelarveid pikemate jaotuskauguste ulatuses.

Vähendatud transpordi- ja käsitsemismass:Alumiiniumi kergekaaluline omadus lihtsustab kaablirenni tõmbamist, vähendab paigaldamise tööjõutunde ja optimeerib konteinerite laadimist ülemereveo jaoks.

Peamised rakendusstsenaariumid piirkondlikes elektrivõrkudes

Tänu oma konstruktsiooni vastupidavusele ja kõrgele kuluefektiivsusele on Taitongi kaabli neljatuumalised soomustatud alumiiniumliinid laialdaselt esindatud ülemaailmsetel hangetel:

Päikese- ja tuuleparkide kogumise võrgud:Madalpinge vahelduvvoolu transportimine astmelistelt trafodelt peamistesse jaotussõlmedesse laialivalguvate päikeseväljade kaudu.

Tööstus- ja kaubanduskompleksid:Maa-aluste peamiste toitejuhtmete suunamine, mis ühendavad põhitransporditrafosid tehase jaotuspaneelidega.

Äärelinna võrgu laiendamise pakkumised:Habraste õhuliinide asendamine maetud soomusvõrkudega, et vältida ilmastikust tingitud elektrikatkestusi kasvavates elamupiirkondades.

Tehasepoolse kohandamise ja hankimise turvalisus

Kommunaalteenuste pakkumised ei jäta ruumi isolatsiooni tühimikele, juhtmete dispersioonile või soomusvahedele. Ülemaailmsed hankelepingud nõuavad tunnustatud parameetrite, sealhulgas IEC 60502-1 ja BS 5467 ranget järgimist.

KellTaitongi kaabel, toetame teie projekti elluviimist 100% otse tehasest kohandatud tootmismudeli kaudu. Me ei suru eelnevalt valmistatud, vananevaid laokaupu. Selle asemel valmistame iga partii 4-soonelisi soomustatud alumiiniumkaableid eritellimusel, et need vastaksid otse teie projekti täpsele kogusele (BOQ) – kalibreerime juhtmete ristlõike (16 mm2 kuni 500 mm2), isolatsiooni paksust, soomuse parameetreid ja väliskesta materjale, et need vastaksid kohalikele riiklikele võrgustandarditele.

Taotluse esitamiseks võtke juba täna ühendust meie toitekaablite inseneriosakonnagakontrollitud tüübitesti aruanded, kohandatud mõõtmetega joonised või tehase otsene hinnapakkumine teie tulevase elektripakkumise jaoks!
