Kuidas saavad tsiviilpaigaldusjuhtmed parandada kaasaegsete hoonete elektriohutust ja töökindlust

TaitongtarvikudTsiviilpaigaldusjuhtmedelamu-, äri- ja avalike hoonete elektrisüsteemide jaoks, pakkudes juhtmestikulahendusi, mis on kavandatud vastavalt erinevatele paigaldusnõuetele. Õigete juhtmete, isolatsioonimaterjalide ja kaablikonstruktsioonide valimine aitab elektritöövõtjatel ja projektiostjatel ehitada töökindlaid toitejaotussüsteeme, toetades samas ohutut paigaldamist, pikaajalist jõudlust ja vastavust kehtivatele elektristandarditele.

Tsiviilinstallatsioonijuhtmed on hoone elektrisüsteemide olulised komponendid, mis kannavad elektrivoolu valgustusahelatesse, pistikupesadesse, seadmetesse ja jaotusseadmetesse. Nende sobivus sõltub juhi materjalist, ristlõike pindalast, isolatsiooni jõudlusest, nimipingest, paigaldusviisist ja töökeskkonnast. Levinud valikuvõimaluste hulka kuuluvad fikseeritud paigaldusega ehitusjuhtmed, painduvad elektrijuhtmed ja varjestatud painduvad kaablid spetsiaalsete ühenduste jaoks. See juhend selgitab nende juhtmetüüpide erinevusi, nende rakendusi, peamisi valikukriteeriume, paigaldamise kaalutlusi ja kvaliteedikontrolli. Samuti kirjeldatakse, kuidas ostjad saavad hinnata kaablitarnijat, näiteks Taitongi, et leida sobivad juhtmestikulahendused elamute, ärihoonete ja muude tsiviilehitusprojektide jaoks.

Sisukord

1. Mis on tsiviilpaigaldusjuhtmed?
2. Millised on tsiviilpaigaldusjuhtmete peamised tüübid?
3. Kus kasutatakse tsiviilpaigaldusjuhtmeid?
4. Mis muudab kvaliteetsed ehitusjuhtmed oluliseks?
5. Kuidas erinevad juhtmetüübid võrreldavad?
6. Kuidas valida õige traadi spetsifikatsioonid?
7. Millised paigaldus- ja ohutustavad on olulised?
8. Kuidas saavad ostjad traadi kvaliteeti hinnata?
9. Korduma kippuvad küsimused
10. Järeldus

1. Mis on tsiviilpaigaldusjuhtmed?

Tsiviilpaigalduse juhtmed on elektrijuhtmed, mis on ette nähtud juhtmestiku ja toiteühenduste jaoks elamutes, äripindades, avalikes rajatistes ja nendega seotud ehitusprojektides. Olenevalt nende konstruktsioonist võivad need toetada püsivaid hooneahelaid või pakkuda paindlikke ühendusi elektriseadmete ja toiteallikate vahel.

Tüüpiline isoleeritud traat koosneb juhtivast südamikust, mis on ümbritsetud isoleerkihiga. Mõned kaablikonstruktsioonid sisaldavad ka väliskest, varjestust või täiendavaid kaitsekihte, mis vastavad konkreetsetele mehaanilistele, keskkonna- või elektrinõuetele.

Vaske kasutatakse tavaliselt selle elektrijuhtivuse ja hoonete juhtmestike väljakujunenud kasutuse tõttu. Isolatsioonimaterjalid, nagu polüvinüülkloriid (PVC) ja ristseotud polüetüleen (XLPE), valitakse vastavalt kasutusotstarbele ja nõutavale jõudlusele. Kaaluda võib ka vähese suitsusisaldusega halogeenivabasid materjale, kui suitsu ja söövitavate gaaside heitkoguste vähendamine on olulised projekteerimiseesmärgid.

Taitongi tsiviiljuhtmestiku tootevalikus on kodumajapidamises kasutatavad elektripaigaldiste juhtmestikud ja painduvad kaablivõimalused. Õige valik sõltub sellest, kas projekt nõuab püsivat fikseeritud juhtmestikku, paindlikke seadmete ühendusi või varjestust elektromagnetiliste häirete eest.

Tootespetsiifilise teabe saamiseks võivad ostjad vaadata Taitongi tsiviilinstallatsioonijuhtmete lehte.

2. Millised on tsiviilpaigaldusjuhtmete peamised tüübid?

Erinevad ehitusrakendused nõuavad erinevaid juhtkonstruktsioone ja isolatsiooniomadusi. Peamiste kategooriate mõistmine aitab töövõtjatel vältida traadi valimist ainult välimuse või hinna põhjal.

Fikseeritud paigaldusega ehitusjuhtmed

Fikseeritud paigaldusjuhtmed on ette nähtud hoonete püsivateks elektriahelateks. Olenevalt konstruktsioonist võivad need kasutada tahkeid või keerdunud juhtmeid ning need paigaldatakse tavaliselt heakskiidetud kanalitesse, kanalitesse või muudesse lubatud juhtmesüsteemidesse.

Need juhtmed võivad teenindada valgustusahelaid, pistikupesa ahelaid ja ühendusi jaotusplaatidega. Nende juhtme suurus, isolatsiooni tüüp, nimipinge ja paigaldustingimused peavad vastama elektriprojektile ja kehtivatele eeskirjadele.

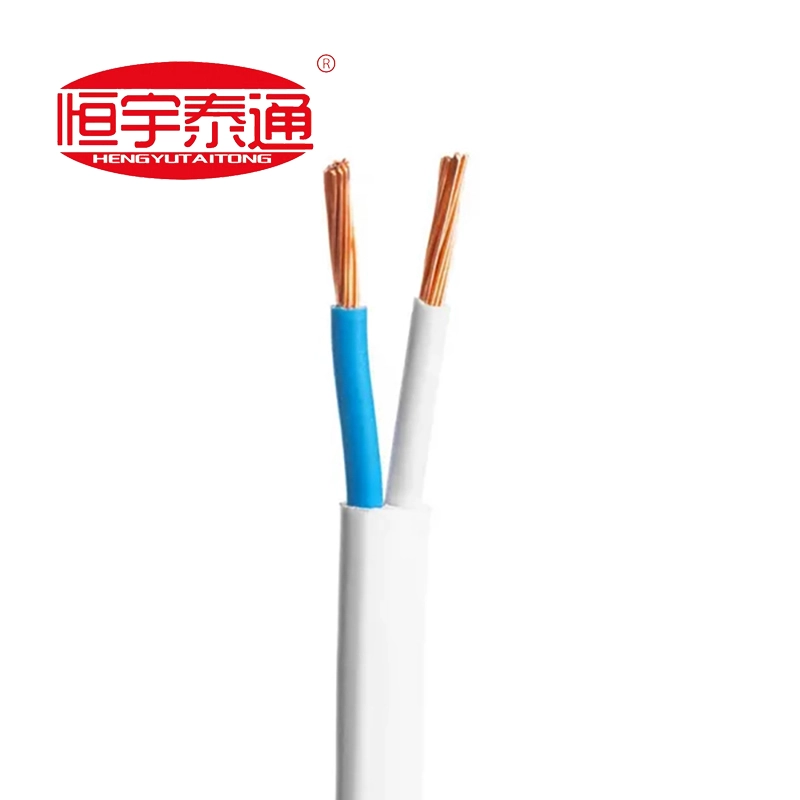

Paindlikud elektrijuhtmed ja -kaablid

Painduvad juhtmed kasutavad painutamise ja suunamise hõlbustamiseks tavaliselt mitut peent juhiahelat. Need on kasulikud seadmete ühendamiseks, seadme juhtmestikuks ja muudeks rakendusteks, kus on vaja paindlikkust.

Kuid paindlikkus üksi ei muuda kaablit igaks paigalduseks sobivaks. Kaabel peab olema hinnatud selle kavandatud liikumise, voolu, temperatuuri ja paigalduskeskkonna jaoks.

Varjestatud painduvad kaablid

Varjestatud painduvad kaablid sisaldavad elektromagnetiliste häirete vähendamiseks juhtivat varjestuskihti, mis on sageli valmistatud fooliumist või põimitud metallist. Need võivad olla kasulikud valitud juhtimisahelates, seiresüsteemides, heli- ja videoseadmetes ning muudes rakendustes, mis hõlmavad tundlikke signaale.

Varjestus ei asenda õiget kaabli valimist, maandust ega paigaldustavasid. Sobiv varjestuse paigutus sõltub elektrisüsteemist ja tootja juhistest.

Erijõudlusega ehitustraadid

Mõned projektid nõuavad lisaomadusi, sealhulgas leegiaeglustamist, tulekindlust, madalat suitsuemissiooni või kõrgendatud kuumakindlust. Need omadused teenivad erinevaid eesmärke ja neid ei tohiks käsitleda asendatavatena.

• Leegiaeglustavad juhtmed:Mõeldud leegi leviku piiramiseks kindlaksmääratud katsetingimustes.
• Tulekindlad kaablid:Mõeldud vooluahela terviklikkuse säilitamiseks kindlaksmääratud aja jooksul kindlaksmääratud tulekatsetingimustes, kui toode on selleks otstarbeks sertifitseeritud.
• Vähesuitsuvad halogeenivabad juhtmed:Mõeldud suitsu tekke ja halogeeni sisaldavate gaaside heitkoguste vähendamiseks kindlaksmääratud katsetingimustes.
• Kuumuskindlad juhtmed:Mõeldud rakenduste jaoks, mis nõuavad kindlat töötemperatuuri.

Enne erilise jõudlusega juhtme määramist kontrollige alati täpset toote klassifikatsiooni ja seda toetavat katsedokumentatsiooni.

3. Kus kasutatakse tsiviilpaigaldusjuhtmeid?

Tsiviilinstallatsioonijuhtmed toetavad tänapäevastes hoonetes mitmesuguseid elektrilisi funktsioone. Valitud kaabel peab vastama koormusele, paigaldusviisile, keskkonnatingimustele ja kohalikele elektrinõuetele.

• Eluhooned:Valgustid, üldotstarbelised pistikupesad, köögitehnika ja kodumasinate vooluringid.
• Ärihooned:Kontorivalgustus, pistikupesad, kaubanduspinnad ja elektrijaotusühendused.
• Avalikud rajatised:Koolide, tervishoiuhoonete, kogukonnarajatiste ja muu avaliku infrastruktuuri juhtmestik vastavalt kehtivatele projekti spetsifikatsioonidele.
• Jaotusplaadid:Kaitseseadmete, vooluahela juhtmete ja ettenähtud elektrikomponentide vahelised ühendused.
• Seadmete ühendused:Paindlik juhtmestik ühilduvate seadmete, juhtimisseadmete ja elektrisõlmede jaoks.
• Signaali- ja seiresüsteemid:Valitud rakendused, kus varjestatud kaablid aitavad kontrollida elektromagnetilisi häireid.

Näiteks elamukorteri projektis võib varjatud valgustuse ja pistikupesa ahelate jaoks kasutada fikseeritud paigaldusega vaskjuhtmeid, samas kui painduvad kaablid on reserveeritud spetsiaalselt nende vastuvõtmiseks loodud seadmete ühenduste jaoks. Kui läheduses on paigaldatud tundlikud jälgimisseadmed, võib vastava signaaliahela jaoks kaaluda varjestatud kaablit.

See lähenemisviis võimaldab igal kaablitüübil täita selgelt määratletud rolli, selle asemel et kasutada kogu hoones üht üldotstarbelist juhet.

4. Mille poolest on kvaliteetsed ehitusjuhtmed olulised?

Traadi kvaliteet mõjutab elektritõhusust, paigalduse töökindlust ja valmis süsteemi võimet töötada ettenähtud projekteerimispiirides.

Usaldusväärne elektrijuhtivus

Sobiv kontrollitud elektritakistusega juht aitab vähendada tarbetuid võimsuskadusid ja takistuslikku kuumenemist. Juhtmaterjal, ristlõikepindala, pikkus ja töövool mõjutavad kõik ahela jõudlust.

Sobiv isolatsioonijõudlus

Isolatsioon eraldab pingestatud juhid üksteisest ja ligipääsetavatest juhtivatest pindadest. Selle pinge nimiväärtus, temperatuuritaluvus, mehaaniline seisund ja ühilduvus paigalduskeskkonnaga on olulised valikutegurid.

Ühtlane paigalduskvaliteet

Sobivate mõõtmete ja konstruktsiooniga juhtmed võivad muuta marsruutimise, lõpetamise ja kontrolli prognoositavamaks. Siiski sõltub paigalduskvaliteet ka õigetest tööriistadest, õigetest ühendustest, piisavast toest ja vastavusest juhtmestiku konstruktsioonile.

Rakendusspetsiifiline kaitse

Mõned paigaldised nõuavad paremat leegi jõudlust, väiksemat suitsuheidet, vastupidavust kõrgetele temperatuuridele või elektromagnetilist varjestust. Sobiva spetsifikatsiooni valimine aitab lahendada hoone ja selle elektrisüsteemidega seotud tegelikke riske.

Seetõttu tuleks kvaliteeti hinnata kontrollitavate tehniliste kirjelduste ja katsetulemuste põhjal, mitte tugineda üksnes turunduskirjeldustele või isolatsiooni visuaalsele välimusele.

5. Kuidas erinevad juhtmetüübid võrreldavad?

Järgmises tabelis on kokkuvõte levinud juhtmekategooriatest ja nende tüüpilistest rollidest. Tegelik sobivus sõltub toote deklareeritud hinnangutest, konstruktsioonist ja projekti nõuetest.

Need kategooriad võivad kattuda. Näiteks võib painduval kaablil olla ka varjestus või erilised tulekindlusomadused. Ostjad peaksid võrdlema toote täielikke tehnilisi andmeid, selle asemel, et eeldada, et üks kategooria pakub automaatselt kõiki soovitud funktsioone.

6. Kuidas valida õige traadi spetsifikatsioonid?

Õigete tsiviilpaigaldusjuhtmete valimine nõuab enamat kui pinge või juhtmematerjali tuvastamist. Elektriprojekteerijad ja hankemeeskonnad peaksid hindama kogu paigaldust ja kaabli töötingimusi.

Määrake elektrikoormus

Arvutage eeldatav vool ja tuvastage ühendatud seadmed. Juhtide nõutav ristlõikepindala peab arvestama projekteeritud voolutugevust, paigaldusviisi, ümbritseva õhu temperatuuri, rühmitamist teiste koormatud kaablitega, lubatud pingelangust ja kehtivaid eeskirju.

Tuntud juhtme suurust ei tohiks kunagi iga vooluahela jaoks automaatselt valida. Kaks sama nimivoolu kandvat vooluahelat võivad vajada erineva suurusega juhte, kuna nende paigaldustingimused on erinevad.

Kinnitage nimipinge ja temperatuur

Veenduge, et juhtme nimipinge on elektrisüsteemi jaoks sobiv. Kontrollige juhtme lubatud töötemperatuuri ja kõiki paigaldamise või katkestamisega seotud piiranguid.

Valige juhi struktuur

Tahked juhid võivad sobida teatud püsipaigaldiste jaoks, samas kui keerutatud või peene ahelaga juhtmed võivad olla eelistatavad, kui konstruktsioon nõuab lihtsamat marsruutimist või paindlikkust. Klemmid peavad ühilduma juhtmeklassiga ja keerdunud juhtmed tuleks lõpetada heakskiidetud meetodil.

Sobitage isolatsioon keskkonnaga

Arvestage niiskuse, temperatuuri, mehaanilise hõõrdumise, keemilise kokkupuute ja tulekindluse nõudeid. Kuiva siseringi jaoks sobiv juhe ei pruugi sobida välistingimustes, märjal või kõrgel temperatuuril kasutamiseks.

Kontrollige kohalikke standardeid

Hoone juhtmestiku nõuded on riigiti ja projektiti erinevad. Enne toote heakskiitmist kinnitage kehtivad riiklikud või piirkondlikud standardid, juhtmete identifitseerimise reeglid, sertifitseerimisnõuded ja paigalduskoodid.

7. Millised paigaldus- ja ohutustavad on olulised?

Isegi õigesti määratud juhe võib ebaõige paigaldamise korral muutuda ohutuks. Elektritöid peaks tegema kvalifitseeritud personal vastavalt kehtivatele eeskirjadele ja tootja juhistele.

Olulised paigaldustavad hõlmavad järgmist:

• Enne paigaldamist kontrollige kaablit:Kontrollige kahjustatud isolatsiooni, purustatud sektsioone, katmata juhte või muid nähtavaid defekte.
• Kasutage sobivat juhtmestiku meetodit:Paigaldage juhtmed heakskiidetud kanalitesse, kestadesse või muudesse lubatud süsteemidesse vastavalt konstruktsioonile ja kohalikele eeskirjadele.
• Vältige liigset painutus- ja tõmbejõudu:Järgige etteantud minimaalset painderaadiust ja paigalduspinge piire.
• Eraldage vooluringid sobivalt:Hoidke nõutavat vahet toitejuhtmete ja tundlike signaaliahelate vahel.
• Tehke turvalised lõpetamised:Kasutage ühilduvaid klemme ja ettenähtud pingutamis- või pressimisprotseduuri.
• Rakendage sobivat vooluringi kaitset:Veenduge, et kaitseseadmed oleksid kooskõlas juhtme võimsuse ja elektrisüsteemi omadustega.
• Testige lõpetatud installi:Enne vooluahela pingestamist viige läbi nõutavad järjepidevuse, isolatsioonitakistuse, polaarsuse ja muud kohaldatavad elektrikatsed.

Ärge kunagi eeldage, et painduv kaabel võib asendada fikseeritud paigaldusega juhet lihtsalt seetõttu, et selle juhi suurus on sarnane. Kaabel peab olema kinnitatud ettenähtud paigaldusmeetodi ja töötingimuste jaoks.

8. Kuidas saavad ostjad traadi kvaliteeti hinnata?

Töövõtjate, turustajate ja projekti hankemeeskondade puhul peaks tarnijate hindamine ühendama tehnilise kontrolli, kvaliteedidokumentatsiooni ja tarnevõime.

Enne tellimuse kinnitamist kaaluge järgmist kontrollnimekirja:

1. Juhtmaterjal:Kontrollige, kas vajalik on vask või mõni muu kindlaksmääratud juhtmematerjal.
2. Ristlõike pindala ja takistus:Küsige vastavaid juhtmete spetsifikatsioone ja kohaldatavaid katsetulemusi.
3. Isolatsiooni omadused:Kontrollige materjali tüüpi, paksuse nõudeid, pinge nimiväärtust ja temperatuuripiiranguid.
4. Toote standardid:Veenduge, et kaabel vastab sihtturu ja -projekti jaoks määratud standarditele.
5. Spetsiaalse jõudluse nõuded:Nõuda asjakohaseid katsearuandeid leegiaeglustuse, tulekindluse, vähese suitsuvõime või vajaduse korral varjestuse kohta.
6. Jälgitavus:Kontrollige toote identifitseerimist, partiiteavet ja asjakohaste kvaliteediandmete olemasolu.
7. Tarnevõime:Kinnitage tellimuste kogused, tootmise teostusajad, pakendamine, saatmiskorraldus ja kohandamisvõimalused.

Taitong Wire and Cable Co., Ltd. tarnib erinevaid juhtme- ja kaablitooteid ehitus- ja tööstuslikeks rakendusteks. Ostjad saavad kasutada ametlikku tootelehte tsiviiljuhtmestiku ülevaatamiseks ja edasise tehnilise hindamise võimalused.

Mitut tüüpi kaablit hõlmavate projektide puhul võib täieliku spetsifikatsiooni ajakava pakkumine aidata pakkumist sujuvamaks muuta ja vähendada mittevastavate toodete riski. Lisage päringusse juhtmete suurused, pinge nimiväärtused, isolatsiooninõuded, kohaldatavad standardid, kogused ja tarneootused.

9. Korduma kippuvad küsimused

K1: Milleks kasutatakse tsiviilpaigaldusjuhtmeid?

Tsiviilinstallatsiooni juhtmeid kasutatakse elamute, äri- ja avalike hoonete elektrijuhtmete ja ühenduste jaoks. Olenevalt nende konstruktsioonist võivad need toetada püsivat toitejaotust, seadmete ühendusi või valitud signaali- ja juhtimisrakendusi.

Q2: Mis vahe on fikseeritud paigaldusega juhtmetel ja painduvatel kaablitel?

Fikseeritud paigaldusjuhtmed on ette nähtud püsivate juhtmestikusüsteemide jaoks, mis vastavad asjakohastele paigaldusnõuetele. Painduvad kaablid kasutavad juhtkonstruktsioone, mis võimaldavad lihtsamalt painutada ja on mõeldud ühilduvate seadmete ühendamiseks või muudeks heakskiidetud rakendusteks. Õige valik sõltub kaabli hinnangust ja paigaldusmeetodist, mitte ainult paindlikkusest.

Q3: Kas vasktraadid sobivad elamute elektripaigaldisteks?

Vasktraate kasutatakse laialdaselt elamute elektrisüsteemides nende elektrijuhtivuse ja hoonete juhtmestike väljakujunenud rakenduse tõttu. Juhi suurus, isolatsioon, nimipinge ja paigaldusviis tuleb ikkagi valida vastavalt vooluahela koormusele ja kohalikele elektrieeskirjadele.

Q4: kas ma peaksin valima leegiaeglustavad või tulekindlad juhtmed?

Need terminid kirjeldavad erinevaid jõudlusomadusi. Leegiaeglustavad juhtmed on ette nähtud leegi leviku piiramiseks kindlaksmääratud tingimustes, samas kui tulekindlad kaablid on ette nähtud vooluahela terviklikkuse säilitamiseks kindlaksmääratud aja jooksul teatud tulekatsetingimustes. Valige toode, mis vastab projekti tegelikele tuleohutusnõuetele, ja kontrollige seda toetavat katsedokumentatsiooni.

K5: Millist teavet peaksin Taitongilt hinnapakkumist taotledes esitama?

Esitage vajalik traadi tüüp, juhi materjal, ristlõikepindala, nimipinge, isolatsiooni spetsifikatsioonid, kohaldatavad standardid, tellimuse kogus, sihtturg ja tarnegraafik. Kui on vaja eriomadusi, nagu suitsuvaene jõudlus, leegiaeglustus või varjestus, märkige need selgelt välja, et pakutavat toodet saaks hinnata vastavalt teie vajadustele.

10. Järeldus

Tsiviilinstallatsioonijuhtmed mängivad hoone elektrisüsteemide ohutuse ja töökindluse tagamisel olulist rolli. Õige toote valimine nõuab juhtme suuruse, isolatsiooniomaduste, pinge- ja temperatuuriväärtuste, paigaldustingimuste ja kohaldatavate standardite hoolikat kaalumist. Fikseeritud paigaldusjuhtmed, painduvad kaablid ja varjestatud kaablid teenivad igaüks erinevat eesmärki ja need tuleks täpsustada vastavalt projekti tegelikele nõuetele. Selgete tehniliste kirjelduste ja asjakohaste kvaliteedikontrollide abil saavad ostjad vähendada hankeriske ja toetada töökindlaid elektripaigaldisi. Taitong pakub juhtme- ja kaablilahendusi erinevatele ehitus- ja tööstusrakendustele. Tutvu tsiviilinstallatsioonijuhtmete tootevalikuga javõtke meiega ühendustet arutada oma projekti nõudeid, küsida toote spetsifikatsioone ja saada pakkumine sobiva kaablilahenduse jaoks.
