Miks 0,6/1kV alumiiniumist soomustatud kaablid elektrivõrgud

Kokkuvõte:Tööstusparkide arenduste, taastuvenergia kogumisvõrkude ja kaubanduslike jaotuskontuuride puhul on paigalduseelarvete tasakaalustamine range maa-aluse kaitsega hädavajalik. Soomustatud alumiiniumist toitekaablid on otsemaetud madalpingevõrkude selgrooks. See artikkel jagab sisemist kihilist ehitust, topelt teraslindi kaitsemehhanisme ja kulukasu, mis muudavad mitmetuumalised alumiiniumist soomustatud liinid rahvusvaheliste projektihangete peamiseks spetsifikatsiooniks.

Sisukord

Sissejuhatus

0,6/1kV mitmetuumaliste soomustatud alumiiniumkaablite konstruktsioon

Kahekordne teraslintsoomus: otsematmise tagamine

Alumiiniumjuhtmed: ROI maksimeerimine suuremahulises infrastruktuuris

Peamised rakendusstsenaariumid ülemaailmsetes energiaprojektides

Tehasepoolse kohandamise ja hankimise turvalisus

Sissejuhatus

Maa-alused elektritoitevõrgud on pidevalt avatud mehaanilistele ohtudele. Otsese matmiskraavid kogevad muljuvat pinnase tihenemist, juhuslikke füüsilisi lööke kaevamise ajal ja maa-aluseid näriliste sissetungi. Lisaks suurendab kaugjaotusvõrkudes traditsiooniliste raskete vaskkaablite kasutamine oluliselt toorainekulusid ja transpordi üldkulusid.

Nende tehniliste ja eelarveprobleemide lahendamiseksTaitongi kaabeltoodab suure jõudlusega 0,6/1kV mitmesoonelisi soomustatud alumiiniumist toitekaableid. Kombineerides kõrge juhtivusega keerutatud alumiiniumjuhtmeid vastupidavate metallist soomustega, tagavad meie kaablid ülemaailmsetele kommunaalteenuste pakkujatele kompromissitu mehaanilise turvalisuse ja pikaajalise töötõhususe.

0,6/1 kV mitmetuumaliste soomustatud alumiiniumkaablite konstruktsioon

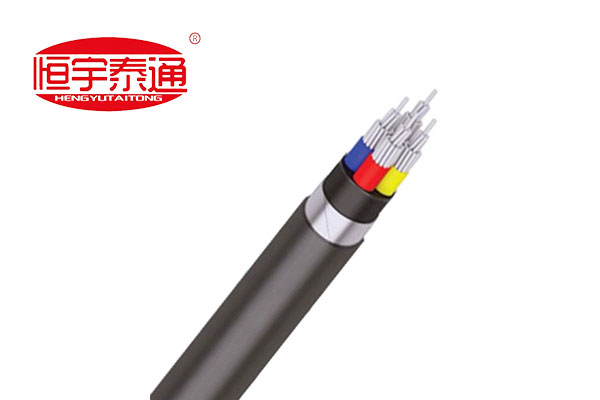

Teraslindiga soomustatud alumiiniumist toitekaabli mitmekihiline ristlõige tagab täieliku mehaanilise ja elektrilise kaitse:

Keerutatud alumiiniumjuhtmed (klass 2):Moodustatud kõrge puhtusastmega elektrilistest alumiiniumjuhtmetest, mis on tihedalt kokku keeratud, et tagada stabiilne vooluvõimsus, väike kaal ja kõrge terminaliühenduse töökindlus.

Värvikoodiga faasiisolatsioon:Kvaliteetne XLPE või PVC isolatsioon, mis on ümbritsetud iga südamiku ümber standardvärvides (punane, kollane, sinine jne), et tagada vigadeta faasi tuvastamine kohapealse paigaldamise ajal.

Ekstrudeeritud sisemine voodipesu / padjakate:Moodustatud sisemise südamikusõlme peale, et kaitsta faasiisolatsiooni teravate metallservade eest soomusprotsessi ajal.

Double Steel Tape Armor (DSTA):Kattuvad spiraalsed terasribad, mis on mähitud ümber südamiku maatriksi, et neelata suuri radiaalseid muljumisrõhku ja vältida füüsiliste tööriistade või kivimite kaablit läbitorkamist.

Tugev kaitsev väliskest:Õlikindel UV-stabiliseeritud PVC või PE ümbris, mis hoiab ära niiskuse sissepääsu, pinnase happelise korrosiooni ja keskkonnaseisundi halvenemise.

Kahekordne teraslintsoomus: otsematmise tagamine

Miks taristukonsultandid täpsustavadteraslindiga soomustatud (DSTA) kaablidnagu YJLV22/VLV22 seeria madalpinge sekundaarvõrgu jaoks?

1. Kallite väliste kanalite kõrvaldamine:Soomustamata kaablid vajavad maa alla maetuna rasket PVC- või betoontorustikku. Teraslindiga soomustatud konstruktsioone saab paigaldada otse maa-alustesse kaevikutesse, vähendades oluliselt tsiviilkaevetööde ja torustike kulusid.

2. Äärmuslik purustamine ja löökkaitse:Tugev aluspinnase rõhk, kivimite settimine või pea kohal liikuvad sõidukid võivad deformeerida pehmet plastkaablit. Kahekordne teraslint neelab füüsilist mõju, säilitades konstruktsiooni südamiku terviklikkuse ja vältides faasidevahelisi lühiseid.

3. Maa-alune kahjurikaitse:Termiidid, gopherid ja närilised närivad regulaarselt läbi standardse polümeerkatte. Läbimatu metallist terasbarjäär hoiab ära bioloogilised kahjustused, pikendades maa-aluse võrgu eluiga üle 30 aasta.

Alumiiniumjuhtmed: ROI maksimeerimine suuremahulises infrastruktuuris

Tooraineeelarved määravad projekti teostatavuse. Kasutadeskeerdunud alumiiniumjuhtmedvase asemel annab otsustavaid majanduslikke eeliseid:

Märkimisväärne kulude kokkuhoid:Alumiinium tagab erakordse juhtivuse ühe dollari kohta, võimaldades EPC töövõtjatel märkimisväärselt vähendada kaabli materjalikulusid ulatuslike jaotusmiilide lõikes.

Kergem käsitsemiskaal:Alumiiniumi vähendatud kaal lihtsustab kaablirenni tõmbamist, vähendab paigaldamise töötunde ja vähendab transpordikonteinerite veokulusid välismaale tarnimisel.

Peamised rakendusstsenaariumid ülemaailmsetes energiaprojektides

Tänu nende tugevuse, kaitse ja taskukohasuse tasakaalule on Taitong Cable'i soomustatud alumiiniumseeriad laialdaselt kasutusel suurte rahvusvaheliste projektipakkumiste raames:

Päikese- ja tuuleenergiapargid:Madalpinge väljundi transport inverterjaamadest astmelise trafo seadmeteni laial välimaastikul.

Tööstuskompleksid ja keemiatehased:Teisese toite suunamine mööda väliskaablikraave ja maa-aluseid kanaleid, mis on avatud rasketele masinate koormustele.

Äri- ja elamurajoonid:Peatrafo alajaamade ühendamine üksikute hoonete jaotuskilpidega äärelinna arenduste laiendamisel.

Tehasepoolse kohandamise ja hankimise turvalisus

Rahvusvahelised taristuhanked lubavad nulltolerantsi isolatsiooni tühimike või soomusvahede suhtes. Iga tootmispartii peab vastama autoriteetsetele rahvusvahelistele standarditele, sealhulgas IEC 60502-1 ja BS 5467.

KellTaitongi kaabel, toetame teie projekti elluviimist 100% otse tehasest kohandatud tootmismudeli kaudu. Me ei suru eelnevalt valmistatud, vananevaid laokaupu. Selle asemel valmistame iga partii soomustatud alumiiniumist toitekaableid eritellimusel, et need joonduksid otse teie projekti täpse kogusearvega (BOQ) – juhtmete ristlõike kalibreerimine (16 mm2 kuni 500 mm2), mitmesoonelised kombinatsioonid (3-sooneline, 4-südamikuline, 3+1, 4+1, 3+2 paksusega spetsiaalsed liitmikud) nõuded.

Võtke juba täna ühendust meie elektrijaotuse inseneriosakonnagataotleda volitatud tüübikatsetussertifikaate, kohandatud mõõtmetega jooniseid või saada otsest, tehasepoolset kuluhinnangut oma tulevase võrgupakkumise jaoks!
