Miks on 1kV madalpinge toitekaablid võrkude jaoks hädavajalikud?

Kokkuvõte: Sekundaarsetes elektrijaotusvõrkudes, kommertskompleksides ja lokaalsetes tööstuspiirkondades moodustavad madalpingeliinid lõpliku, kõige kriitilisema lüli lõppkasutajatega.Madalpinge elektrijaotuskaablid 1kV ja alla selle toimivad nende võrkude peamiste kanalitena. See artikkel kirjeldab standardsete 0,6/1kV soomustatud alumiiniumkaablite sisemist mitmetuumalist mehaanikat, materjali eeliseid ja ohutusarhitektuure, aidates projektijuhtidel oma elektrivõrgu efektiivsust maksimeerida.

Sisukord

Sissejuhatus

0,6/1kV 5-sooneliste toitekaablite ehitus

Alumiiniumi strateegiline kulukasu madalpinge jaotuses

5-tuumaliste süsteemide vajadus kaasaegsetes energiapakkumistes

Tehase otsene vastavus ja projekti hankimine

Sissejuhatus

Üleminek keskpinge alajaamadelt lokaliseeritud tarbijavõrkudele nõuab uskumatult stabiilseid sekundaarjaotuskaableid. Töötades pingel 1 kV ja alla selle, peavad need ahelad pidevalt juhtima kõikuvaid koormusprofiile, ühefaasilisi tasakaalutusi ja väliseid füüsilisi maandushäireid. Nende nõudmistega toimetulemiseks omavalitsuste eelarveid suurendamata toetuvad elektrikonsultandid suuresti soomustatud alumiiniumkaablitele.

Loodud täpselt pikaajalise stabiilsuse tagamiseks,Taitongi kaabel toodab esmaklassilisi 0,6/1kV madalpinge elektrijaotuskaableid. Kasutades spetsiaalseid tihendus- ja mitmetuumalisi keerdumistehnoloogiaid, pakuvad meie liinid ideaalset segu mehaanilisest vastupidavusest ja elektrilisest töökindlusest ülemaailmseks kommunaalteenuste arendamiseks.

0,6/1kV 5-sooneliste toitekaablite ehitus

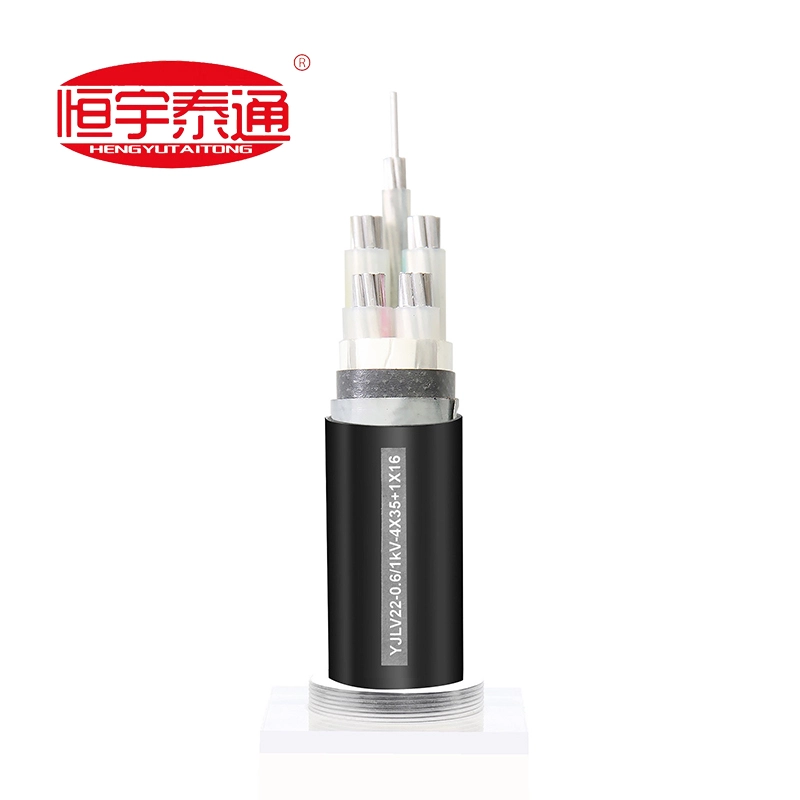

Vaadates standardkonfiguratsioone, nagu YJLV22-0,6/1kV, näitab kaabli ristlõige täiustatud mitmekihilist kaitsesüsteemi, mis on ehitatud otseseks matmiseks või kanali paigaldamiseks:

Tihendatud alumiiniumjuhtmed:Kõrge puhtusastmega alumiiniumist vormitud ja keermestatud, et maksimeerida elektrilist ristlõiget, kõrvaldades samal ajal südamikus olevad õhuvahed.

Ristseotud polüetüleenist (XLPE) isolatsioon:Tagab kõrge dielektrilise isolatsiooni ja võimaldab südamikjuhtidel ohutult töötada pidevatel temperatuuridel kuni 90°C.

Sisemine voodipesu ja täiteained:Mittehügroskoopsed polüpropüleenmaterjalid, mis hoiavad mitmetuumalise struktuuri ideaalselt ümara ja struktuurselt tasakaalus.

Double Steel Tape Armor (DSTA):Kattuvad metallteibid, mis on tihedalt ümbritsetud välimise ümbrise alla, pakkudes tugevat vastupidavust maa-aluste muljumiskoormuste ja kaevekopa löökide vastu.

Tugev PVC välisjope:Pakub täiustatud keskkonda jälgiva kihi, mis on vastupidav mullahapetele, niiskuse imbumisele ja abrasiivsele kulumisele.

Alumiiniumi strateegiline kulukasu madalpinge jaotuses

Ulatuslike piirkondlike sekundaarvõrkude puhul võib vasesüdamike kasutamine põhjustada hankeeelarvete hüppeliselt tõusu. Kaasaegsed madalpingesüsteemid valivad tihendatud alumiiniumjuhtmed kahel otsustaval põhjusel:

1. Dramaatiline eelarve kokkuhoid:Alumiiniumist südamiku hankimine vähendab materjalikulusid kuni 40% võrreldes väga lenduvate vase alternatiividega, võimaldades töövõtjatel laiendada võrgu jalajälge rangete rahaliste piirangute piires.

2. Lihtsustatud käsitsemine saidil:Alumiiniumist südamike kerge kaalu tõttu on neid mitmesoonelisi kaableid lihtsam tõmmata läbi mähiseliste maa-aluste torustike või asetada sügavatesse kaevikutesse, vähendades meeskonna väsimust ja paigaldustunde.

5-tuumaliste süsteemide vajadus kaasaegsetes energiapakkumistes

Rahvusvahelised ehituseeskirjad ja elektrivõrgu spetsifikatsioonid nõuavad sageli5-soonelise kaabli arhitektuurid(nt 3 faasi + 1 neutraalne südamik + 1 sihtotstarbeline maandustuum) võrreldes vanemate 4-tuumaliste konstruktsioonidega:

Suurepärane harmooniline käsitsemine:Kaasaegsed kaubanduslikud tsoonid on täis mittelineaarseid koormusi, mis suruvad kõrged harmoonilised voolud läbi neutraalliini tagasi. Meie spetsiaalsed neutraalsete tuumade konfiguratsioonid hoiavad ära termilise ülekoormuse.

Veatu rikete maandus:Integreeritud eraldi maandussüdamik (PE) tagab vahetu madala takistusega tee maandusse. See tagab, et kaitselülitid rakenduvad rikke korral koheselt, kaitstes allavoolu seadmeid ja töötajaid ohtlike puutepingete eest.

Tehase otsene vastavus ja projekti hankimine

Teisesed elektrivõrgu laiendamise projektid jätavad nullvaru paigaldusvigade või tootmisvigade jaoks. Madalpinge infrastruktuurid nõuavad täpset tehnilist vastavusse viimistIEC 60502-1rahvusvahelised standardprotokollid.

KellTaitongi kaabel, rakendame ranget 100% otse tehase poolt kohandatud tootmismudelit. Me ei tühjenda vananevat üldist laovaru. Selle asemel ekstrudeeritakse iga madalpinge jaotuskaablite partii eritellimusel, et see vastaks teie täpsetele projektikoguste arvetele (BOQ), tagades kindlaksmääratud ristlõike astmed (nt 4✖35 + 1✖16 mm2), spetsiaalsed ümbrise jälgimisvärvid ja täpse vastavuse kohalikele elektrimäärustele.

Võtke juba täna ühendust meie madalpinge inseneriosakonnagaet hankida volitatud tüübikatsetuste kataloogid, ristlõike kavandid või saada oma tulevase projektikonkursi jaoks kiire, lepinguvalmis tehasehinna maatriks!
