Miks 10kV õhuliini isoleeritud kaablid uuendavad võrke

Kokkuvõte: Keskpinge õhujaotuse puhul on kommunaalettevõtete esmane eesmärk tagada katkematu toiteallikas ja minimeerida hoolduskulusid.Õhuisolatsiooniga kaablid nimipingega kuni 10 kVon kujunenud vananevate elektrivõrkude uuendamise peamiseks standardiks. Selles artiklis käsitletakse kaasaegsete 10 kV Aerial Bundled Cables (ABC) konstruktsiooni ülesehitust, põhilisi tehnilisi eeliseid ja keskkonnaohutusmehhanisme, juhendades projektihankejuhte liinide töökindluse optimeerimise suunas.

Sisukord

Sissejuhatus

10 kV õhuliini isoleeritud kaablite ehitusanatoomia

Peamised tööeelised võrreldes traditsiooniliste tühjade juhtmetega

Olulised rakendusstsenaariumid piirkondlikes energiapakkumistes

Tehase otsene vastavus ja kohandatud hankimine

Sissejuhatus

Kuna linnaruumid laienevad ja maapiirkondade elektrifitseerimisnõudlus kasvab, paljastavad traditsioonilised tühjad õhujuhtmed üha enam võrgu haavatavust. Elementidele avatud isoleerimata keskpingeliinid on väga vastuvõtlikud riketele, mille põhjustavad ülekasvanud puud, tugev tuul ja metsloomad, mis põhjustavad kulukaid lokaalseid elektrikatkestusi. Nende infrastruktuuririskide maandamiseks ilma maa-aluse kaevamisega seotud suuri kapitalikulutusi tegemata võtavad ülemaailmsed elektriasutused kiiresti kasutusele 10 kV isoleeritud õhukaablid.

Mõeldud nõudlikesse väliskeskkondadesse,Taitongi kaabeltoodab kõrge vastupidavusega keskpinge õhuisolatsiooniga kaableid. Kasutades täiustatud ristsiduvaid isolatsiooniühendeid ja kõrge puhtusastmega juhtmesüdamikke, tagavad meie tooted erakordse mehaanilise ja elektrilise ohutuse õhuliinidele kogu maailmas.

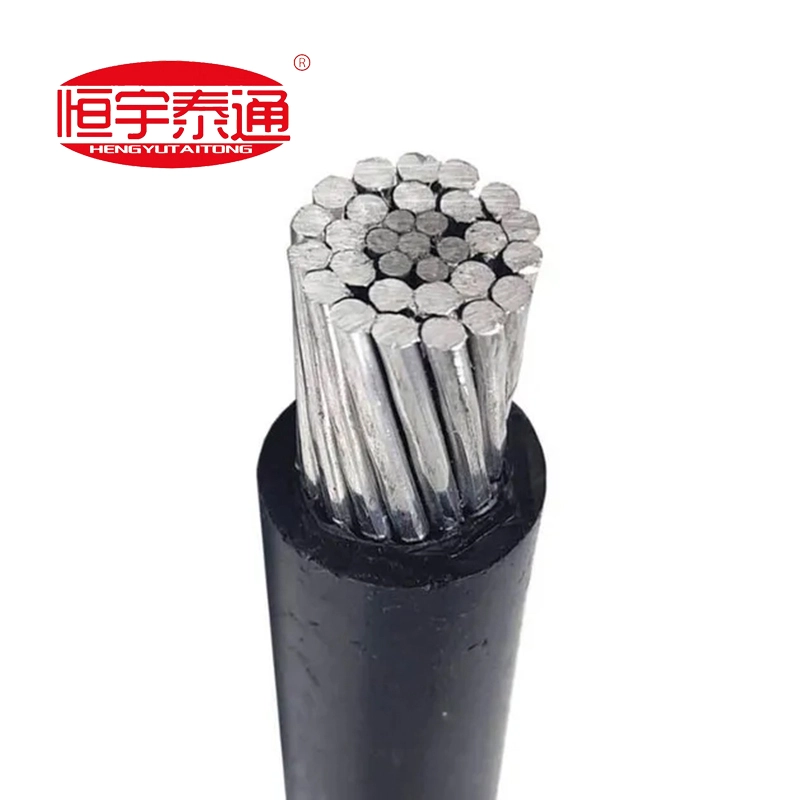

10 kV õhuliini isoleeritud kaablite ehitusanatoomia

10 kV isoleeritud õhukaabli konstruktsioon on hoolikalt tasakaalustatud, et optimeerida nii kerget käsitsemist kui ka vooluahela absoluutset piiramist:

Faasijuhid: koosneb kõrge puhtusastmega ümmargustest tihendatud keerdunud alumiiniumtraatidest. Tihendamine vähendab juhi läbimõõtu ja silub pinnaprofiili, tagades ühtlase elektrilise pingejaotuse.

Messengeri tuum (valikuline/komposiit): Sisaldab suure tõmbetugevusega tsingitud terassüdamikuga kiude või tugevdatud alumiiniumsulameid, et kanda konstruktsiooni mehaaniline pinge üle pikkade vahede ülekandepostide vahel.

Tugev ilmastikukindel isolatsioon: Ekstrudeeritud esmaklassilise musta ristseotud polüetüleeniga (XLPE) või kõrge tihedusega polüetüleeniga (HDPE). See ühend on tugevalt küllastunud spetsiaalse tahmaga, et pakkuda maksimaalset kaitset püsiva päikese ultraviolettkiirguse (UV) kiirguse ja osooni pragunemise eest.

Peamised tööeelised võrreldes traditsiooniliste tühjade juhtmetega

Üleminek 10 kV isoleeritud õhuliinidele annab elektriettevõtetele selles valdkonnas otsustavaid, mõõdetavaid eeliseid:

1. Puu-kontakti katkestuste likvideerimine: Tiheda metsaga või troopilistes piirkondades põhjustavad paljaid juhte puudutavad oksad vahetu lühise ja potentsiaalse metsatulekahju. Isoleeritud jakid isoleerivad täielikult voolu, võimaldades liinil ohutult toimida isegi füüsilise kokkupuute korral kinnikasvanud taimestikuga.

2. Vähendatud faasivahe ja kitsam ots: Kuna juhtmed on täielikult isoleeritud, väheneb faasidevaheline kohustuslik õhuvahe oluliselt. See võimaldab kommunaalteenustel paigaldada mitu vooluahelat ühele poolusele või suunata voolu läbi kitsaste linnakoridoride.

3. Täiustatud jäätumisvastane ja tuulekoormuskindele: sile, ümmargune välimine polümeerkate takistab tugevat jää kogunemist ja pakub madalamat tuuletakistust võrreldes tavaliste avatud juhtmekonfiguratsioonidega, vältides liinide katkemist tugevate tormide ajal.

Olulised rakendusstsenaariumid piirkondlikes energiapakkumistes

Tänu nende struktuurilisele vastupidavusele ja madalale paigaldamise keerukusele kasutatakse 10 kV isolatsiooniga õhukaableid laialdaselt ülemaailmsetes võrgu laiendamise projektides:

Linnaelamute elektrivarustuse uuendamine: Vanade paljasjuhtmesüsteemide väljavahetamine ülekoormatud elamupiirkondades, kus maa-alune kaevandamine on füüsiliselt või rahaliselt võimatu.

Metsade ja maapiirkondade võrgu laiendamine: Ohutute keskpingeliinide suunamine läbi tiheda metsa, põllumajanduspiirkondade või mägipiirkondade, ilma et oleks vaja agressiivseid kulukaid puude koristuskampaaniaid.

Ranniku- ja söövitav keskkond: Tugev välimine isolatsioon isoleerib sisemised metalljuhid soolapihustuskorrosiooni, keemilise õhusaaste ja kõrge niiskuse eest.

Tehase otsene vastavus ja kohandatud hankimine

Keskpinge avaliku infrastruktuuri projektid ei võimalda ruumi struktuurilistele haavatavustele. Iga õhuliini kasutuselevõtt nõuab täpset tehnilist vastavusseviimist rahvusvaheliste kvaliteedikriteeriumidega, naguIEC 60502-2või lokaliseeritud utiliidi spetsifikatsioonid.

KellTaitongi kaabel, järgime rangelt a100% tehase otsene kohandatud tootmismudel. Me ei suru ette valmistatud laovarusid. Selle asemel projekteerime ja toodame iga 10 kV õhuisolatsiooniga kaablite partii otse teie konkreetse projekti kogusearvestuse (BOQ) alusel – kohandades täpseid südamiku struktuure, messengeri südamiku tugevusi ja isolatsiooni ristlõikeid, et need sobiksid teie lokaalsete vahekauguste ja kliimaprofiilidega.

Võtke meiega ühendust juba tänaet pääseda juurde kontrollitud tehnilistele joonistele, tüübitesti sertifikaatidele või saada kiire, tehasest otsene kuluhinnang oma tulevase elektrivõrgu hanke jaoks!
