Miks varjestatud juhtkaablid takistavad EMI-müra?

Kokkuvõte:Automatiseeritud tootmistehastes, elektrijaamades ja keerukates töötlemisrajatistes jooksevad juhtliinid kõrvuti raskete elektriliinidega, tekitades intensiivseid elektromagnetvälju.Varjestatud häiretevastased juhtkaablidtoimib nende operatsioonide usaldusväärse närvisüsteemina. Selles artiklis käsitletakse mitmekihilist materjaliarhitektuuri, elektromagnetiliste häirete (EMI) summutamise mehaanikat ja varjestuse eeliseid, mis muudavad esmaklassilised juhtkaablid kaasaegse tööstusautomaatika jaoks kriitiliseks.

Sisukord

Sissejuhatus

Varjestatud häiretevastaste juhtkaablite struktuurne anatoomia

Miks on põimitud varjestus tööstusmüra vastu ülioluline?

Kriitilised rakendusestsenaariumid automatiseeritud inseneritöös

Tehase otsene vastavus ja kohandatud tellimine

Sissejuhatus

Kuna tööstusettevõtted integreerivad nutikamaid automatiseeritud süsteeme, suureneb elektroonikaseadmete tihedus plahvatuslikult. See suure tihedusega keskkond tekitab tohutul hulgal elektromagnetilisi häireid (EMI) ja raadiosageduslikke häireid (RFI). Ilma piisava varjestuseta võivad programmeeritavatele loogikakontrolleritele (PLC-dele), anduritele ja täiturmehhanismidele saadetud madalpinge juhtsignaalid kergesti rikkuda, põhjustades masina valenäite, süsteemivigu või ohtlikke hädaseiskamisi.

Kriitiliste automatiseeritud signaalide kaitsmiseksTaitongi kaabeltoodab vastupidavaid varjestatud häiretevastaseid juhtkaableid. Kombineerides väga painduvaid juhte tiheda metallist varjestusega, tagavad need juhtliinid veatu signaali edastamise tugevalt häiritud tööstuspiirkondades kogu maailmas.

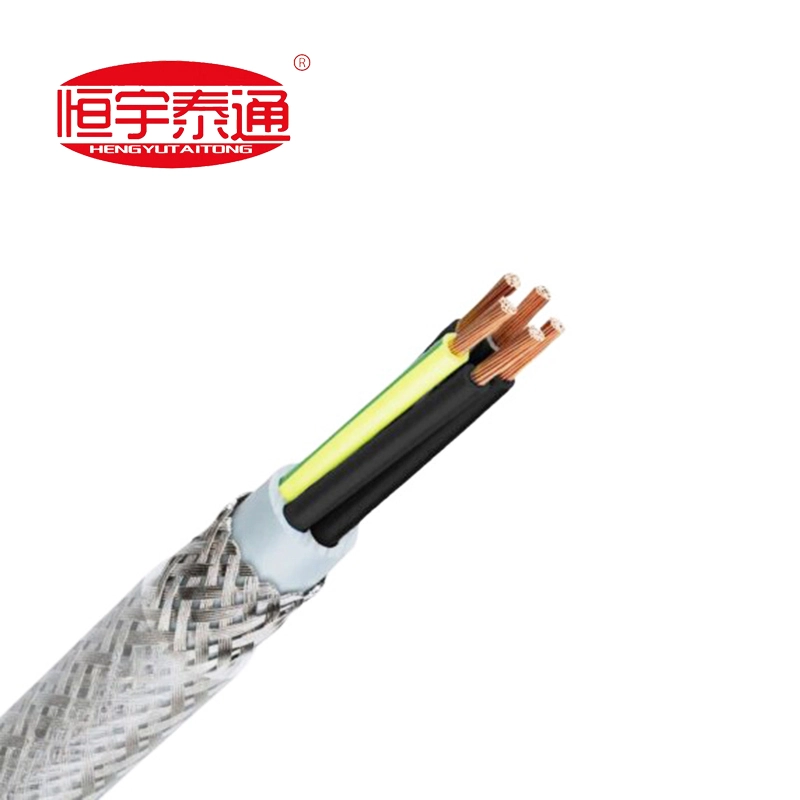

Varjestatud häiretevastaste juhtkaablite struktuurne anatoomia

Standardse juhtkaabli sisemine konfiguratsioon on konstrueeritud kiht-kihilt välismüra eraldamiseks sisemistest vaskjuhtidest:

Kõrge puhtusastmega vaskjuhtmed: koosneb mitmetuumalistest peenkeermelistest tavalistest vaskjuhtmetest, mis tagab maksimaalse elektrijuhtivuse ja suurepärase paindlikkuse juhtpaneelide sees tihedaks marsruutimiseks.

Värvikoodiga isolatsioon: Premium PVC- või XLPE-isolatsioonisegu, millel on eriline värvikood (sealhulgas standardne roheline/kollane maandusjuhe) klemmide lihtsaks tuvastamiseks ja paigaldamise ajal ohutuse tagamiseks.

Sisemine voodipesu / mantli kiht: sile polümeermähis või ekstrudeeritud kiht, mis seob keerdunud südamikud tihedalt kokku ja moodustab pealispinnale kaitsepadja.

Suure katvusega punutud metallist kilp: tihe, ristkootud tinatatud vask- või terastraadipunutis, mis ümbritseb sisemisi südamikke, toimides läbimatu elektromagnetilise barjäärina.

Leegiaeglustav välisjakk: Tugev PVC-kate, mis on loodud vastu pidama õlipritsmetele, niiskuse jälgimisele, hõõrdumisele ja leegi levimisele avatud kaablirennides.

Miks on põimitud varjestus tööstusmüra vastu ülioluline?

Kui varjestamata juhtjuhtmed töötavad põhilistes elektriaasades hästi, siis automatiseeritud tööstuslikud jaoturid nõuavad suure katvusega põimitud kilpe kolmel peamisel jõudluse põhjusel:

1. Põhjalik EMI ja RFI neeldumine: Metallist punutis toimib Faraday puurina. See püüab kinni ümbritsevatest suurtest mootoritest, trafodest ja kõrgepingekaablitest kiirgavad elektromagnetlained, suunates juhuslikud voolud ohutult maapinnale, enne kui need häirivad sisemise südamiku signaale.

2.Superior paindlik tugevus: Erinevalt staatilistest alumiiniumfooliumist kilpidest, mis võivad dünaamilises masinas korduvalt painutades kergesti rebeneda või praguneda, säilitab kootud metallpunutis 100% struktuurse varjestuse terviklikkuse isegi pideva mehaanilise painutamise ja keeramise korral.

3. Ristkõnede ennetamine: Mitmetuumalistes juhtkanalites võivad ühes juhtmes olevad kõrgsageduslikud voolud voolata naaberahelatesse. Täpne punumine isoleerib üksikud kaablirühmad, tagades puhta ja sõltumatu andmevoo.

Kriitilised rakendusestsenaariumid automatiseeritud inseneritöös

Tänu nende häiretevastasele töökindlusele on varjestatud juhtkaablid täppisinfrastruktuuri pakkumiste puhul väga spetsiifilised:

Automatiseeritud montaaži- ja robootikaliinid: Kesksete PLC juhtlaudade ühendamine automatiseeritud robotkäte ja montaažikonveieritega, mis nõuavad katkematut käsusilmust.

Alajaama juht- ja releepaneelid: mõõteriistade, kaitsereleede ja lülitusseadmete juhtseadiste ühendamine kõrgepingekeskkonnas.

Naftakeemia ja töötlemise rafineerimistehased: tundlike temperatuuri-, rõhu- ja voolumõõturi näitude edastamine sise- ja väliskaablite kaudu.

HVAC ja hoonete haldamine: ohutute ja madala müratasemega juhtimisaasade suunamine läbi kaubanduslike kõrghoonete, et hallata automatiseeritud ventilatsiooni, lifte ja turvaarhitektuure.

Tehase otsene vastavus ja kohandatud tellimine

Täppisseadmed võimaldavad nullvaru impedantsi tasakaalustamatuse või varjestuslünkade jaoks. Tööstuslikud hankelepingud nõuavad täpset vastavust rangetele kvaliteedistandarditele nagu IEC 60227 või piirkondlikele tööstusnormidele.

KellTaitongi kaabel, lükkame tagasi jäigad masstoodetud laoarvestussüsteemid, eelistades 100% tehasest otse kohandatud tootmismudelit. Mõistame, et iga automatiseerimise seadistus nõuab ainulaadset tuumade arvu, konkreetset maanduskorraldust ja spetsiaalseid isolatsiooniomadusi. Valmistame iga juhtkaablite partii eritellimusel otse teie projekti konkreetsete koguste arvete (BOQ) järgi – kalibreerime südamiku suuruse, varjestuse katvussuhted ja mantelühendid, et need vastaksid teie täpsele elektrikeskkonnale.

Võtke juba täna ühendust meie mõõteriistade meeskonnagataotleda kontrollitud tehnilisi jooniseid, kohandatud südamiku paigutuse skeeme või saada otsest tehasehinnangut oma tulevase projektikonkursi jaoks!
