Miks painduvad mineraalisolatsiooniga kaablid kaitsevad võre

Kokkuvõte:Suure tihedusega pilvelõhkujate, maa-aluste transpordivõrkude ja raskete naftakeemiatsoonide puhul on avaliku turvalisuse kaitsmiseks hädavajalik määrata kindlaks tulekindlate juhtmestike lõplik tase.Mineraalisolatsiooniga painduvad tulekindlad kaablidesindavad elektritulekahju vastupidavuse absoluutset tippu. Selles artiklis käsitletakse tööstusliku kvaliteediga 0,6/1kV NG-A toitekaablite seeria täiustatud struktuurianatoomiat, äärmuslikke tule-veelöögi kaitsemehhanisme ja marsruutimise eeliseid.

Sisukord

Sissejuhatus

0,6/1kV NG-A painduvate mineraalisolatsiooniga kaablite konstruktsioon

Tulekahju ülim ellujäämine: leegi, vee ja löögi ületamine

Miks muudab paindlikkus mängu kohapealseks installimiseks?

Tehasepoolse kohandamise ja hankimise vastavus

Sissejuhatus

Kui suur tulekahju puhang ohustab kaubanduslikku kompleksi või tööstuslikku rafineerimistehast, lähevad standardsed plastisolatsiooniga kaablid mõne minutiga rikki, katkestades konstruktsiooni päästeliinide toite. Isegi tavalistel leegiaeglustavatel või põhilistel tulekindlatel juhtmetel on ranged termilised läved. Kriitiliste vooluahelate jaoks, nagu peamised tuletõkketõstukid, varuventilatsioonisüsteemid ja avariijuhtimispaneelid, nõuavad kaasaegsed tehnilised kirjeldused spetsiaalseid kaableid, mis lihtsalt ei põle.

Nende kompromissitu ülemaailmse infrastruktuuri ohutusparameetrite täitmiseks toodab Taitong Cable Co., Ltd. suure jõudlusega painduvaid mineraalisolatsiooniga tulekindlaid kaableid. Meie tootesarjad on valmistatud anorgaanilistest materjalidest, mis välistavad täielikult põlemisriskid, ning tagavad kõrgetasemeliste inseneriprojektide jaoks kogu maailmas ülima ohutusvaru.

0,6/1kV NG-A painduvate mineraalisolatsiooniga kaablite konstruktsioon

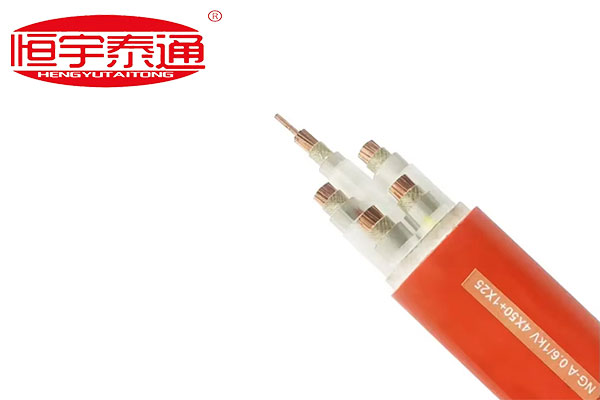

Erinevalt tavalistest sünteetilistest polümeeridest jaotusjuhtmetest kasutab NG-A 0,6/1KV 4 x 50 + 1 x 25 mm" arhitektuur anorgaanilisi mineraalseid ühendeid, et luua püsiv kaitse.

tugeva kuumuse eest:

Kõrge puhtusastmega vaskjuhtmed:Moodustatud keerdunud elektrilistest vaskjuhtmetest, et tagada tugev jõuülekanne ja väike takistus igapäevasel täiskoormusel.

Anorgaanilise mineraalisolatsiooni barjäär:Pakitud ja tihendatud kasutades väga stabiilseid mineraale (nagu magneesiumoksiid või spetsiaalsed sünteetilised mineraalteibid). See kiht ei sisalda absoluutselt nulli orgaanilisi materjale, mis tähendab, et see ei saa süttida, süttida ega säilitada põlemist.

Sisemine täiteaine ja kaitsev voodipesu:Valmistatud leegikindlatest, mittetoksilistest mineraalsetest ühenditest, mis säilitavad mehaanilise pinge all südamiku struktuuri ümardamise.

Alumiiniumist/metallist kaitseümbris:Väliskatte all olev õmblusteta metallist kaitsekiht, mis tagab veatu veekindluse ja tugeva elektromagnetilise varjestuse (EMI).

Vastupidav välisjope:Erkoranž/punane leegiaeglustav vähese suitsuga jope, mis tagab suurepärase jälgimiskindluse ja selge ohutustuvastuse jagatud kaablirennides.

Tulekahju ülim ellujäämine: leegi, vee ja löögi ületamine

Standardseid tulekindlusega elektriliine testitakse tavaliselt ainult kuiva leegiga kokkupuute suhtes. Tegelikud konstruktsioonitulekahjud hõlmavad aga kolme erinevat samaaegselt mõjuvat hävitavat jõudu: intensiivne kuumus, avariisprinklersüsteemidest tulenev raske veepihustus ja müüritise kokkuvarisemise või langevate talade füüsiline mõju.

NG-A painduv mineraalisolatsiooniga seeria on spetsiaalselt konstrueeritud nii, et need ohutegurid üle elaksid, järgides rangeid rahvusvahelisi kriteeriume, nagu BS 6387 CWZ protokoll:

1. Leegikindlus (C):Säilitab pideva elektriahela terviklikkuse, puutudes kokku intensiivse põlemisega temperatuuril 950 °C kuni 180 minutit.

2. Veepihustuskindlus (W):Peab edukalt vastu lühisele, kui see on 15 minuti jooksul 650 °C juures otsese leegi käes, millele järgneb 15 minutit tugevat tuletõrjevooliku veepihustust.

3. Mehaaniline löögikindlus (Z):Säilitab konstantse võimsuse voolu, kui seda 950 °C leegi katsetingimustes mehaanilise löögivardaga korduvalt vasardades.

Miks muudab paindlikkus mängu kohapealseks installimiseks?

Ajalooliselt tähendas mineraalisolatsiooniga liinide kasutamine vanamoodsate jäikade raskete vasega kaetud varrastega (BTTZ) tegelemist. Need traditsioonilised süsteemid nõudsid keerulisi ja kalleid painutustööriistu, kannatasid lühikese tootmispikkuse tõttu ja põhjustasid keeruliste liigendite tõttu kõrgeid tööjõukulusid.

Taitongi kaabli kaasaegne paindlik NG-A mineraalne disain lahendab need paigaldusvalud:

Tihe raadiusega painutamine:Keerutatud juhid ja painduv mineraalne varjestuslint võimaldavad liinil sujuvalt painduda ümber konstruktsiooniliste betoonsammaste ja tihedate jaotuskilpide sees.

Pidevad pikad jooksud:Toodetud pikendatud pideva trumli pikkusega, välistades täielikult vajaduse keskmise pikkusega kaabliühenduste järele, vähendades elektrilisi haavatavuse punkte.

Tehasepoolse kohandamise ja hankimise vastavus

Eliittaseme kommertsinfrastruktuuriprojektid võimaldavad kontrollimata materjalide või struktuuriliste nõrkuste puhul absoluutselt nullmarginaali. Iga mineraalide jaotussüsteemide partii peab täielikult vastama teie täpsele elektrotehnika koguste arvele (BOQ).

KellTaitong Cable Co., Ltd., lükkame tagasi jäigad masstoodetud laoseisu tasaarvestussüsteemid, eelistades 100% otse tehasest kohandatud tootmismudelit. Me projekteerime ja toodame iga partii painduvaid mineraalisolatsiooniga kaableid, et need vastaksid teie täpsetele konfiguratsiooninõuetele – kohandame konkreetseid südamike arvu, täpseid ristlõike paigutusi ja kohandatud konstruktsioonipikkuseid, et viia need vastavusse teie projekti täpsete elektriliste parameetritega.

Võtke juba täna ühendust meie üliturvalise energeetika meeskonnagapääseda juurde volitatud katsearuannetele, üksikasjalikele konstruktsioonijoonistele või saada oma tulevase võrguinfrastruktuuri hanke jaoks otsest, tehasest otsest kuluhinnangut!
