Miks MV vasest toitekaablid tagavad võrgu töökindluse

Kokkuvõte: Kaasaegse rasketööstuse ja linnainfrastruktuuride laienedes nõuavad keskpingevõrgud enneolematut ülekande stabiilsust.Keskpinge toitekaablid 6/10 kV kuni 26/35 kVtoimivad suure koormusega elektrijaotuse elutähtsate arteritena. Selles artiklis analüüsitakse keskpinge vaskkaablite kriitilisi konstruktsioonikihte, tehnilisi eeliseid ja rangeid testimisstandardeid, suunates infrastruktuuri hankehaldureid pikaajalise võrguturbe poole.

Sisukord

1.Sissejuhatus

2. 6/10 kV kuni 26/35 kV MV kaablite konstruktsioonikihid

3. Miks on vaskjuhtmed keskpingesüsteemides suurepärased

4. Maa-aluste riskide kõrvaldamine: varjestus ja soomus

5. Tehniline vastavus ja tehase kohandamine

Sissejuhatus

Keskpingevahemikus 6 kV kuni 35 kV töötavad elektrivõrgud põhjustavad märkimisväärset elektrilist pinget, mida standardsed madalpingeliinid ei talu. Nende kõrgete potentsiaalide korral võivad kõik struktuursed ebakorrapärasused põhjustada katastroofilisi osalisi heideid. Et tagada munitsipaalalajaamade ja massiivsete tootmistsoonide katkematu järjepidevus, määravad konsultatsiooniinsenerid pidevalt välja raskeveokite vasest südamikuga keskpingelahendusi.

Rahvusvaheliselt tunnustatud tootjanaTaitongi kaabelkasutab täiustatud kontaktvõrgu vulkaniseerimise tootmisliine, et tarnida 6/10 kV kuni 26/35 kV toitekaableid, mis ületavad ülemaailmse võrgu ohutusvaru, pakkudes rasketööstuse pakkumiste jaoks tõhusaid jaotusvõimalusi.

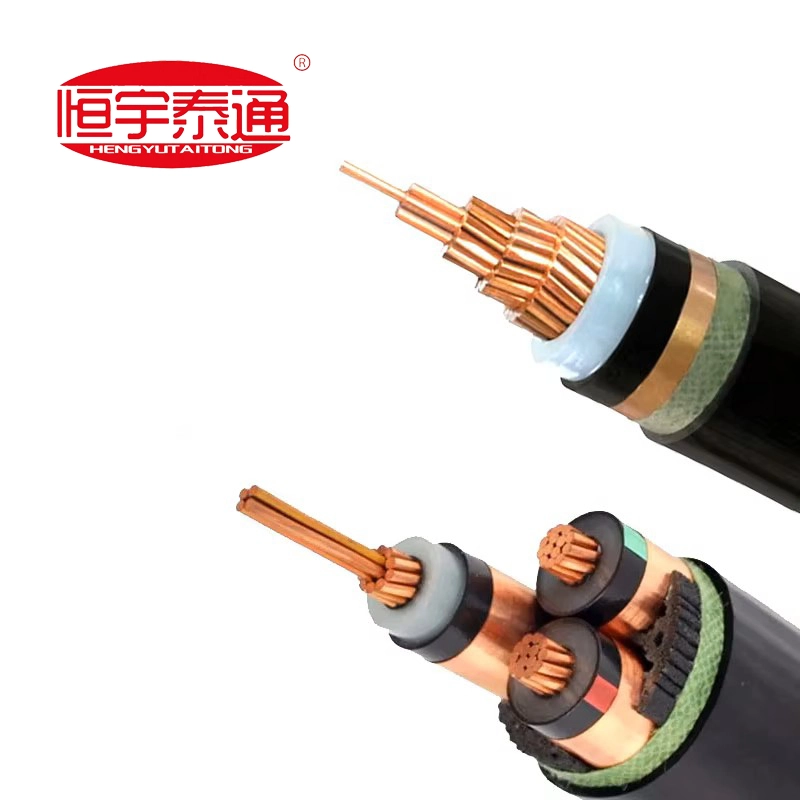

6/10 kV kuni 26/35 kV MV kaablite konstruktsioonikihid

Erinevalt madalpinge juhtmestikust vajavad keskpingekaablid intensiivse sisemise elektrivälja ühtlustamiseks keerukat kolmekordset ekstrusioonikihti. Konstruktsiooniprojekteerimine hõlmab mitut täppisvalmistatud tsooni:

Dirigent: Kõrge puhtusastmega ümmargune tihendatud keermestatud vask (klass 2), mis tagab maksimaalse juhtivuse ja minimaalse läbimõõdu.

Sisemine pooljuhtkaitse: sile pooljuhtkiht, mis on ekstrudeeritud otse juhi kohale, et kõrvaldada elektrilise pinge kontsentratsioon.

XLPE isolatsioon: Eriti puhas ristseotud polüetüleen, mis talub kõrget pinget kuni 90°C pidevas töös.

Väline isolatsioonikilp: eemaldatav või ühendatud pooljuhtkiht, mis ühtlustab radiaalseid elektrivälju.

Metallist varjestuskiht: spiraalselt mähitud kõrge juhtivusega vasklindid või vasktraadid, mis on loodud mahtuvusliku laadimisvoolu ja rikkevoolu ohutuks maapinnale kandmiseks.

Väline kaitseümbris: Tugev, ilmastikukindel PVC või suure tihedusega PE ümbris, mis on loodud metallist varjestuse isoleerimiseks aluspinna niiskuse eest.

Miks on vaskjuhtmed keskpingesüsteemides suurepärased?

Kui alumiinium domineerib kohalikes madalpingeliinides madalate algkulude tõttu, siis kõrge puhtusastmega vask on kriitilise 6 kV kuni 35 kV keskpinge jaotuse vaieldamatu standard mitmel peamisel põhjusel:

1.Superior voolu kandevõime: Vask pakub oluliselt madalamat elektritakistust kui alumiinium, võimaldades ühe- või kolmetuumalistel seadistustel edastada massiivseid toiteplokke läbi tihedamate maa-aluste kanalipankade.

2. Minimeeritud pingelangus: Pikemate tööstuslike tsüklite jaoks hädavajalikud, vasksüdamikud vähendavad järsult liiniülekande küttekadusid pikemate piirkondlike vahemike korral.

3.High mehaaniline tõmbetugevus: Vask talub äärmuslikke tõmbepingeid kaeviku keeruka rajamise või sügava suundpuurimise ajal, välistades südamiku venitamise riski.

Maa-aluste riskide kõrvaldamine: varjestus ja soomus

Maetud keskpingeahelate kõige levinum oht ​​on veesus – nähtus, kus odava isolatsiooni mikrotühjad koos niiskusega rikuvad kaablit aja jooksul aeglaselt.

Taitongi kaabelkõrvaldab selle riski, kasutades ülipuhtaid segumaterjale ja tipptasemel kolmekordse koekstrusiooniga ristsidumise tehnoloogiat. Kattuv vasklintvarjestus koos valikulise terastraatsoomuse (SWA) või kahekordse teraslintsoomusega (DSTA) moodustab topeltbarjääri. See barjäär tõrjub täielikult maa-aluse kivimi surve, niiskuse imbumise ja näriliste lagunemise, pikendades eeldatavat kasutusiga üle 30 aasta.

Tehniline vastavus ja tehase kohandamine

Ülemaailmsed taristuhanked ei jäta kompromissideks ruumi. Keskpingesüsteemid nõuavad laitmatut disainilahendust, mida toetavad jäigad tüübitestimise sertifikaadid.

KellTaitongi kaabel, me ei halda üldist mass-aktsiate arvelduskoda. Töötades 100% tehases otse kohandatud tootmismudelil, on iga ühe- ja kolmesooneliste keskpingekaablite partii projekteeritud vastavalt teie projekti konkreetsetele kogusearvetele (BOQ), jälgimissüsteemi nõuetele ja lokaalsetele keskkonnaspetsifikatsioonidele.

Võtke juba täna ühendust meie keskpinge tehnilise üksusegapääseda juurde tehase tehnilistele kataloogidele, ristlõike projekteerimislehtedele või saada kiiret lepinguvalmis kuluprognoosi oma piirkondliku võrguinfrastruktuuri hanke jaoks!
