Madalpinge mitmetuumalised vasest PVC isolatsiooniga SWA soomustatud PVC mantliga kaablid

Madalpinge mitmesooneline vasest PVC isolatsiooniga SWA soomustatud PVC mantliga kaablid tagavad stabiilse jõuülekande madala pingelanguse ja väikese energiatarbimisega. PVC-isolatsioon tagab suurepärase dielektrilise jõudluse, et vältida elektrileket, samas kui välimine PVC-kate tagab tugeva vastupidavuse niiskuse, happe, leelise ja mehaanilise hõõrdumise suhtes. Sisseehitatud terastraatsoomus (SWA) pakub suurepärast tõmbetugevust, muutes kaabli sobivaks otseseks maa-aluseks matmiseks. Kõrge juhtivusega tahked või keerdunud vaskjuhtmed tagavad püsiva toiteallika ja pika tööea tööstusrajatiste ja ehitusprojektide jaoks.

Usaldusväärse tootjana pakub Taitong Cable kohandatud leegiaeglustavaid spetsifikatsioone, toetades hulgihankeid, et rahuldada ülemaailmsete EPC töövõtjate ja erinevate inseneriprojektide nõudmisi.

IEC standard või kohandatud CU/PVC/SWA/PVC kaabel. 0,6/1kV

Märkus.

Vastavalt standardile IEC 60502-1 on SWA mitmesooneliste kaablite puhul kohustuslik ekstrudeeritud PVC sisekate (voodikate) kokkupandud südamike kohal.

Polüester sideteip südamike kohal ei ole selle standardi kohustuslik nõue, välja arvatud juhul, kui ostja on seda eraldi määranud.

Madalpingeliste mitmetuumaliste vasest PVC isolatsiooniga SWA soomustatud PVC mantliga kaablite rakendused 0,6/1kV

---

Madalpinge mitmesoonelised SWA (Steel Wire Aroured) PVC vasest toitekaablid (tavaliselt 600/1000 V) on vastupidavad elektriliinid, mis on ehitatud paikseks sise-, välis- ja maa-aluseks elektrijaotuseks, mis on vastupidavad mehaanilisele muljumisele ja keskkonnamõjudele ning sobivad ideaalselt tööstusrajatiste, ärihoonete ja maa-aluste elektrivõrkude jaoks.

LV mitmetuumaliste SWA soomustatud PVC-isolatsiooniga / painutavate / mantliga kaablite peamised kasutusalad

---

1, maa-alused matused: asetatakse otse kaevikutesse või maa-alustesse kanalitesse ilma täiendavate kaitsekanaliteta.

2, tööstusettevõtted: suunatakse läbi raskete tootmispõrandate, elektrijaamade ja jaotustehaste, kus on füüsilise mõju oht.

3, Välissööturid: Paigaldatakse kaablirennidele või kinnitatakse välisseintele, vastupidavad UV-kiirgusele, niiskusele ja äärmuslikele ilmastikutingimustele.

4, ärihooned: kasutatakse põhi- või alatoiteallikana, mis suunatakse läbi tõusutorude, tehaseruumide ja teenindustunnelite.

600/1000 V CU/PVC/SWA/PVC 2/3/4/5-sooneliste elektrikaablite spetsiifilised rakendused

---

2-sooneline: pingestatud ja nulljuhtmed topeltisolatsiooniga (II klass) ühefaasiliste seadmete jaoks.

3-sooneline: pingestatud, null- ja maandusjuhtmed standardse maandatud (I klass) ühefaasilise toite jaoks.

4-tuumaline / 5-tuumaline: kolmefaasiline toitejaotus neutraal- ja/või kaitsemaandusega masinatele, jaotusplaatidele ja mootoritele.

Elektrilised parameetrid

---

0,6/1kV mitmesoonelised SWA PVC vasest toitekaablid

Isolatsiooni ja väliskesta värvid on kohandatavad

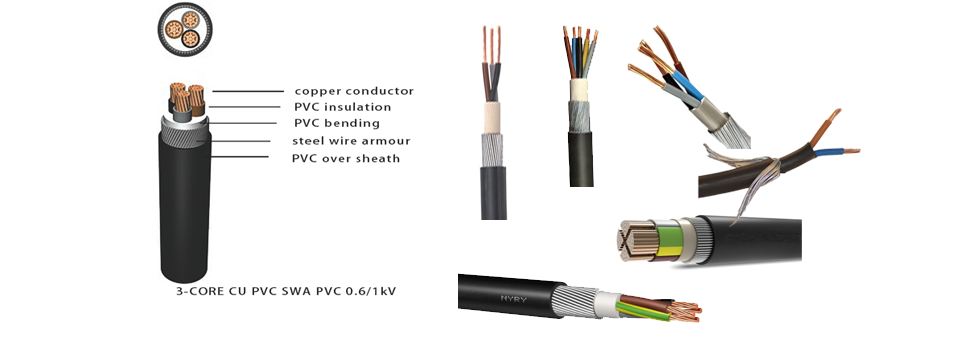

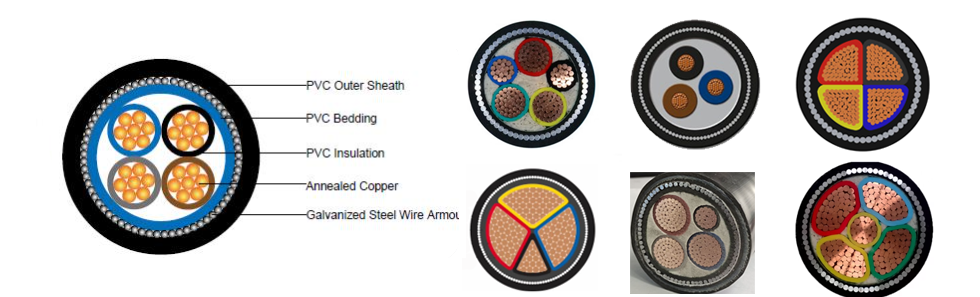

LV 2-5 südamikuga SWA vasest PVC toitekaablite ehitus

---

·  2-tuumaline: 2 isoleeritud vasest südamikku (L+N)

·  3-südamikuga: 3 isoleeritud vasest südamikku (L+N+PE)

·  3+1 südamikku: 3 võrdset faasisüdamikku + 1 vähendatud neutraalne

·  3+2 südamikku: 3 võrdset faasisüdamikku + vähendatud null + vähendatud PE

· 4+1 südamikku: 4 võrdset südamikku (3P+N) + vähendatud PE

Välist kesta saab soovi korral kohandada

1, ST2-PVC ümbris (tehase standardvariant, siseruumides, kaablikraavides ja tavalistes hoonetes)

2, ST7-PE polüetüleenkest: mõeldud otseseks matmiseks looduses, niiskes pinnases ja vabas õhus, veekindel, vananemiskindel ja madala temperatuuriga vastupidavus

3, ST8-LSZH vähese suitsuga nullhalogeenkate: kasutatakse rahvarohketes avalikes projektides, nagu tunnelid, metrood ja kaubanduskeskused

Tervikstruktuuri tähistused

Cu/PVC/SWA/PVC (ST2)

Cu/PVC/SWA/PE

Cu/PVC/SWA/LSZH

Isolatsioonimaterjali uuendamine

PVC-A isolatsioon (alusversioon, pikaajalise töötemperatuuriga 70 ℃)

XLPE ristseotud polüetüleenist isolatsioon (90 ℃ nimitöötemperatuur ja suurem voolutugevus)

Kohandatav sisemine voodipesu

Standardne voodipesu kasutab PVC-materjali; Saadaval on PE või LSZH voodipesu, mis sobivad väliskesta materjaliga.

Valikuline vasest lint-varjestuskonstruktsioon elektromagnetiliste häirete vastupanu tagamiseks

Vasklindiga varjestus on paigutatud isolatsiooni ja allapanu vahele ning sobib sagedusmuundurite ja tööstuslike juhtimisseadmete häiretega tehastes.

Näide: Cu/PVC-Shield/SWA/PE

Taitongi kaablist SWA soomustatud madalpinge toitekaablite hankimise eelised

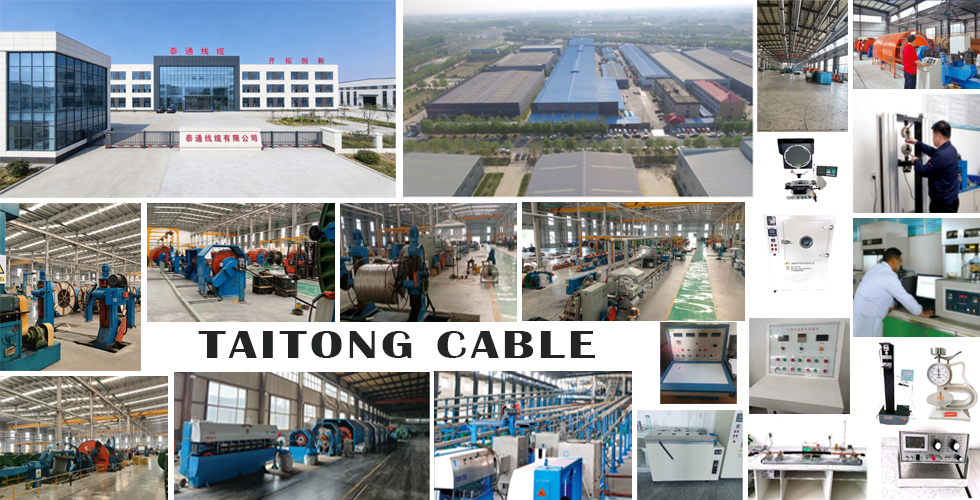

Taitong Cable, usaldusväärne Hiina kaablitarnija, mis pakub ülemaailmsetele ostjatele tehase otsehinda. Omame rikkalikke kogemusi suuremahuliste infrastruktuuriprojektide teenindamisel, sealhulgas munitsipaalehituse ja raudteetransiidi projekteerimisel.

Madalpinge mitmetuumalised vasest PVC isolatsiooniga SWA soomustatud PVC mantliga kaablid (CU/PVC/PVC/SWA/PVC) on meie küpsed tavatoode.

Meie klientide hulka kuuluvad EPC töövõtjad, elektrienergia hulgimüüjad, projektide ostjad ja tööstusparkide, ärihoonete ja maa-aluste elektrivõrkude projekteerimisettevõtted. Toetame kohandatud põhipaigutusi, materjalide konfiguratsioone, pakendeid ja tarnepikkusi. Kõiki kaableid saab toota nii, et need vastaksid IEC, BS standarditele. Meie professionaalne tehniline meeskond pakub täielikku tuge, et aidata klientidel kohaliku turu sertifitseerimisprotseduure.

Range tooraine kontroll ja valmistoote testimine tagavad stabiilse kvaliteedi. Pakume ühtset teenust, mis hõlmab müügieelset tehnilist konsultatsiooni, paindlikku hulgipakkumist, tootmise jälgimist ja müügijärgset tuge. Tere tulemast ülemaailmsetele ostjatele hulgihankepäringute ja pikaajalise strateegilise koostöö jaoks.
