Madalpinge mitmesoonelised STA soomustatud vasest PVC-isolatsiooniga ja mantliga toitekaablid

0,6/1kV Madalpinge mitmesoonelised STA soomustatud vasest PVC-isolatsiooniga ja mantliga toitekaablid (CU/PVC/STA/PVC) vastavad standardile IEC 60502-1. Kaabel on valmistatud 2. klassi keerutatud palja vaskjuhtmega (1. klassi täisvaskjuhe on soovi korral valikuline väiksemate kui 6 mm² suuruste jaoks), PVC-isolatsiooni, topelt-teraslindiga (STA) soomuse ja PVC-väliskestaga, mis tagab tugeva vastupidavuse survele ja välisele mehaanilisele mõjule. See STA soomustatud toitekaabel, mis sobib paikseks paigaldamiseks, saab paigaldada otse matmispinnale, kaablikraavidesse ja maa-alustesse kanalitesse tööstusrajatiste, munitsipaalehituse, raudteetransiidi abitoite ja ärihoonete jaotusseadmete jaoks. Nimetatud pidev töötemperatuur on 70 ℃ ja südamiku identifitseerimine järgib IEC60445/HD-308-S2 värvikoodide reegleid.

Taitong Cable, usaldusväärne Hiina kaablitarnija, kellel on Hiinas 5 tehast, tarnib tehasehinnaga hulgitellimusi. Saadaval on mitu põhikonfiguratsiooni. Toetame kohandatud nõudeid ja pakume tehnilist abi kohalikele sertifitseerijatele, teenindades projektiostjaid, EPC töövõtjaid, elektrienergia hulgimüüjaid ja turustajaid kogu maailmas.

CU/PVC/PVC-voodipesu/STA/PVC-0,6/1kV

HD 603: NYBY-STA, NYBY-SWA

(Kui HD603S1A3 järgimine on nõutav, märkige see selgelt oma tehnilistesse andmetesse.)

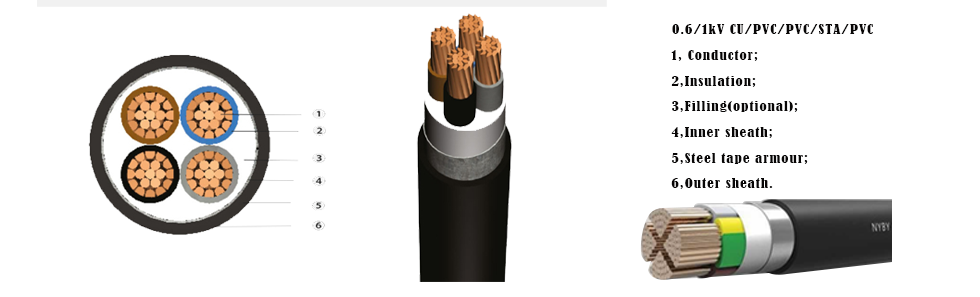

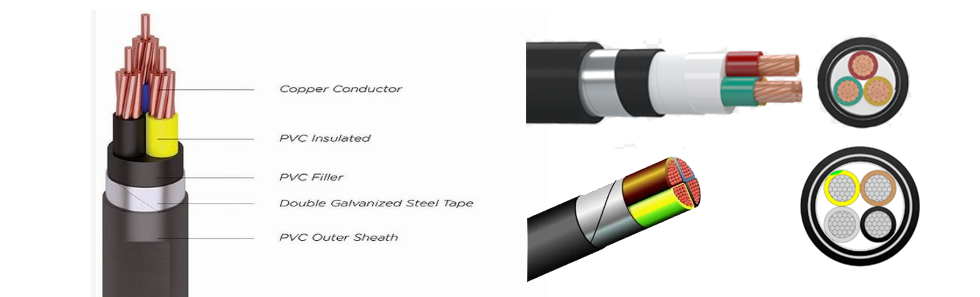

Konstruktsioon (seest väljapoole)

---

1, juht: Klassi 2 keerutatud tavaline lõõmutatud vaskjuht vastavalt IEC60228 (lisavarustusena on saadaval ka 1. klassi tahke juht).

2, Isolatsioon: PVC-A isolatsioon, mis vastab standardile IEC-60502-1

3, mittehügroskoopsete täiteainetega kokku pandud isoleeritud südamikud (valikuline)

4, voodipesu: pressitud PVC voodipesu

5, soomus: topelttsingitud teraslintsoomus (DSTA/STA)

6, ülekate: pressitud PVC väliskest, tüüp ST2

Madalpinge mitmesoonelise STA soomustatud vasest PVC isolatsiooniga ja mantliga toitekaablite rakendused 0,6/1 kV

---

See 2-5-sooneline madalpinge vasest PVc-isolatsiooniga STA (double-steel-tape) soomustatud toitekaabel on mõeldud fikseeritud paigutusega paigaldamiseks. Kahekihiline tsingitud teraslindist soomus pakub silmapaistvat muljumiskindlust, löögi- ja närilistekindlat kaitset. Seda kasutatakse laialdaselt otse maetud maa-aluseks paigaldamiseks, kaablikraavide, maa-aluste kanalite, tunnelite ja kommunaaltorude galeriide jaoks.

See LV STA soomustatud PVC-kaabel varustab toidet tööstusettevõtete masinatele, munitsipaalinfrastruktuurile, elamurajoonide maa-alusele elektrivõrgule, raudteetransiidi abiahelatele, keldrikorruse toitejaotusele ja välistingimustes kasutatavale elektriülekandele. (Ei sobi paigaldamiseks suure tõmbekoormuse korral).

Südamiku isolatsiooni värvus: identifitseerimine vastavalt standardile HD 308 S2. Roheline/kollane kaitsejuhi jaoks vastavalt standardile IEC 60445. (Vt joonist allpool)

---

Isolatsiooni ja väliskesta värvid on saadaval eritellimusel

Madalpinge vasest PVC-isolatsiooniga PVC voodipesu peamised eelised, soomustatud PVC-kattega toitekaablid (600/1000V)

---

1, mehaaniline kaitse: teraslintsoomus (STA) hoiab ära muljumise, löökide või näriliste tekitatud kahjustused.

2, fikseeritud stabiilsus: mitmetuumaline vaskkonstruktsioon talub tõhusalt stabiilseid, pidevaid madalpingekoormusi.

3, keskkonnakindlus: välimine PVC ümbris on välistingimustes kasutamisel vastupidav niiskusele, ilmastikumõjudele ja kergele keemilisele kokkupuutele

0,6/1kV LV mitmesoonelise Cu PVC STA PVC toitekaabli tehnilised andmed

---

Eritellimusel saadaolevad konstruktsioonid madalpinge mitmesooneliste STA-soomustatud vasest PVC isolatsiooni ja mantliga toitekaablite jaoks

---

Põhikihi ehitus:

vaskjuhe + PVC-A isolatsioon + voodipesu + STA teraslintsoomus + väliskest

Märkus. Mitmesooneliste kaablite sees olevad magnetväljad toimivad üksteisele vastu, nii et tugevat pöörisvoolusoojenemist ei toimu, mistõttu STA teraslint-soomus sobib hästi mitmetuumaliste paigutuste jaoks.

Väliskesta valikud (kohandatud valida)

1, ST2-PVC mantel (tehasestandardi valik, siseruumides, kaablikraavides ja tavalistes hoonetes)

2, ST7-PE polüetüleenkest: mõeldud otseseks matmiseks looduses, niiskes pinnases ja vabas õhus, veekindel, vananemiskindel ja madala temperatuuriga vastupidav

3, ST8-LSZH vähese suitsuga nullhalogeenkate: kasutatakse rahvarohketes avalikes projektides, nagu tunnelid, metrood ja kaubanduskeskused

Täielikud struktuuritähised

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Soomuste asendusvalikud

1, STA teraslintsoomus (standardne, talub hästi survekoormust maa-aluse matmise korral)

2, SWA peen terastraadist soomus stsenaariumide jaoks, mis nõuavad nii surve- kui ka tõmbekindlust

3, vastupidav jämedast terastraadist soomus suure koormuse ja kõrge pingega paigaldustingimuste jaoks

4, AWA alumiiniumtraadist soomus kergete ja korrosioonikindlate nõuete jaoks

Dirigendi tüübi kohandamine

1, 1. klassi tahke vaskjuht fikseeritud paigalduseks

2, klass 2 tihendatud keerutatud vaskjuht (tehase üldine standard)

3, klass 5 painduv keerdunud vaskjuhe sageli painutatud seadmete juhtmestiku jaoks

4, valikuline alumiiniumjuht

Isolatsioonimaterjali uuendamine

1, PVC-A isolatsioon (alusversioon, pikaajalise töötemperatuuriga 70 ℃)

2, XLPE ristseotud polüetüleenist isolatsioon (90 ℃ nimitöötemperatuur ja suurem voolukandevõime)

Kohandatav sisemine voodipesu

1, standardne voodipesu kasutab PVC-materjali;

Saadaval on 2, PE või LSZH voodipesu, mis sobivad väliskesta materjaliga.

Valikuline elektromagnetiline varjestuskiht

Valikuline vasest lintkilp, mis on paigaldatud isolatsiooni ja aluskatte vahele, et blokeerida tööstuslikud elektromagnetilised häired inverteritest ja juhtseadmetest.

Näide: Cu/PVC-Shield/STA/PE

Mitmetuumaliste kombinatsioonide paigutused

2-tuumalised, 3-tuumalised, 4-tuumalised, 5-tuumalised, 3+1-tuumalised, 3+2-tuumalised, 4+1-tuumalised konfiguratsioonid

Spetsiaalne modifitseeritud funktsionaalne väliskest

Eritellimusel valmistatud ümbris leegi-, tule-, UV-, õli-, termiidi-, külma- ja korrosioonivastase toime saavutamiseks

Põhjused Taitongi kaablilt kaablite hulgitellimiseks?

---

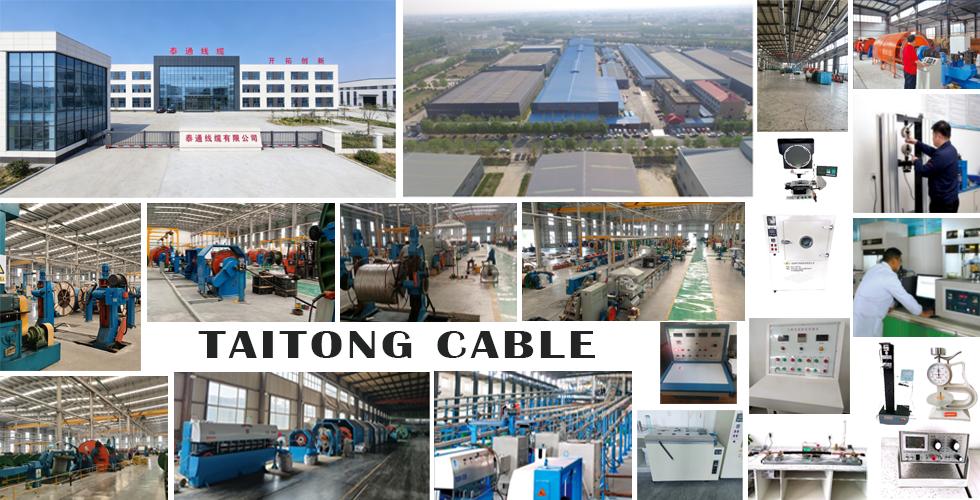

Hiinas tegutseva suuremahulise juhtmete ja kaablite tootjana on Taitong Cable tarninud kaablitarneid tuntud suuremahuliste projektide jaoks ja loonud pikaajalisi usaldusväärseid koostööpartnerlusi alates 2002. aastast. Oleme kogunud rikkalikke kogemusi ülemeredele suunatud rahvusvahelise kaubanduse ja hulgitellimuste hanketeenuste alal. Toetavad viis sõltumatut tootmisettevõtet ja enam kui 30 harukontorit erinevates piirkondades, pakume ülemaailmsetele ostjatele esmaklassilisi kaablikaupu ja läbimõeldud ühtseid teenuseid.
